BAPO 1930/31- Kapcsolási rajzok
Ref: Rádió Készülékek és Alkatrészek, Barta és Társa, Budapest, 1930/1931.
A dokumentációt rendelkezésre bocsátotta: I.Kálazi, P.Rakovský, V.Cingel.
BAPO 1930, 1931, 1932, 1939, 1940
Típus | Fénykép | Kapcsolási rajz |

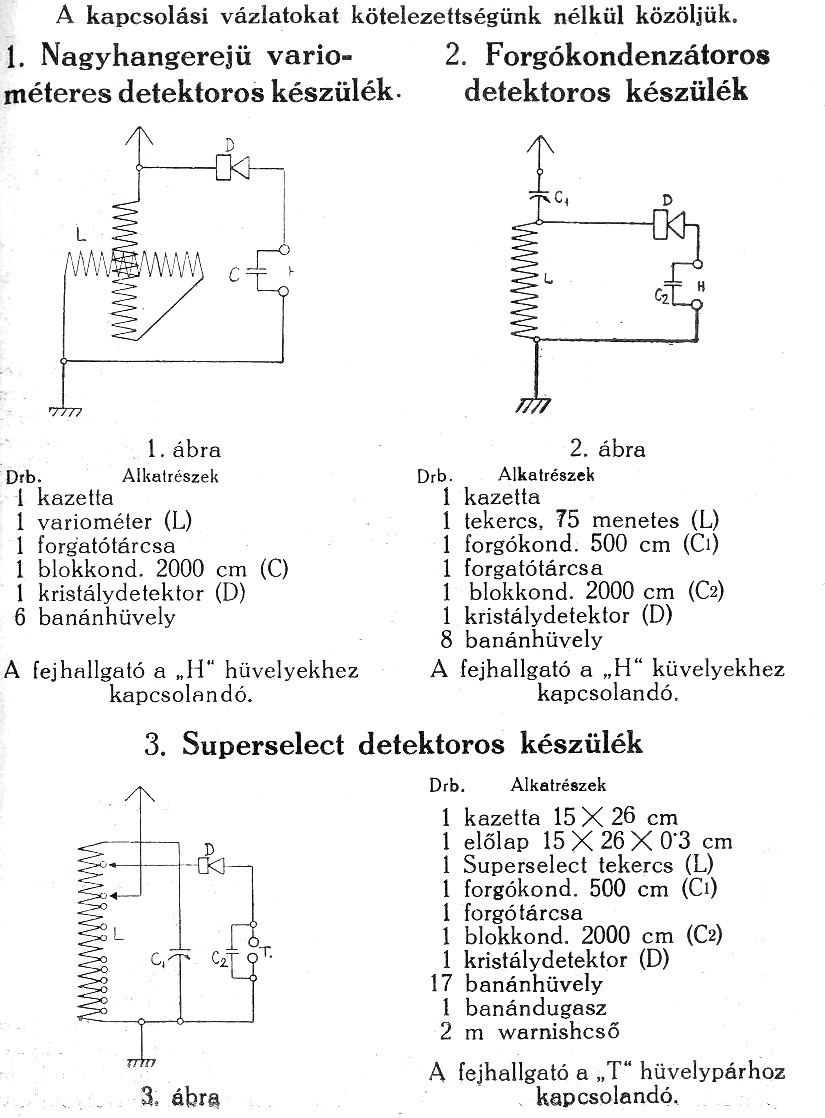

Detektoros készülék
1930/31 | | |

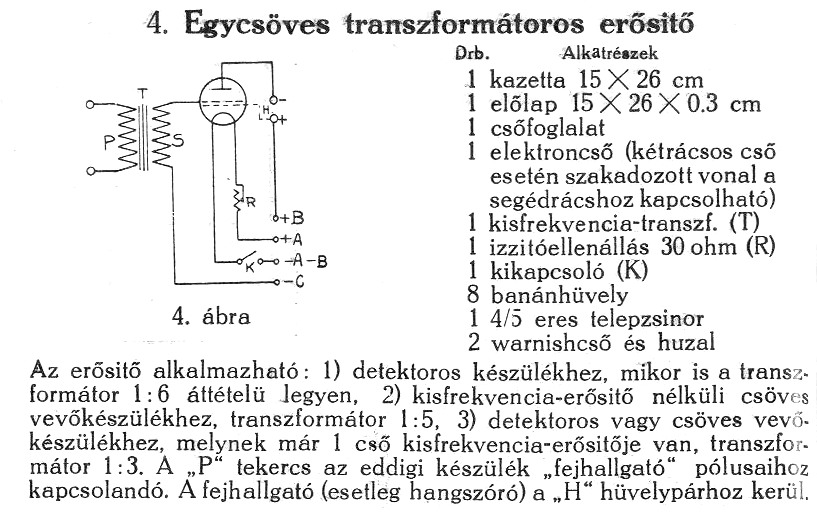

1 csőves erősitő
1930/31 | | |

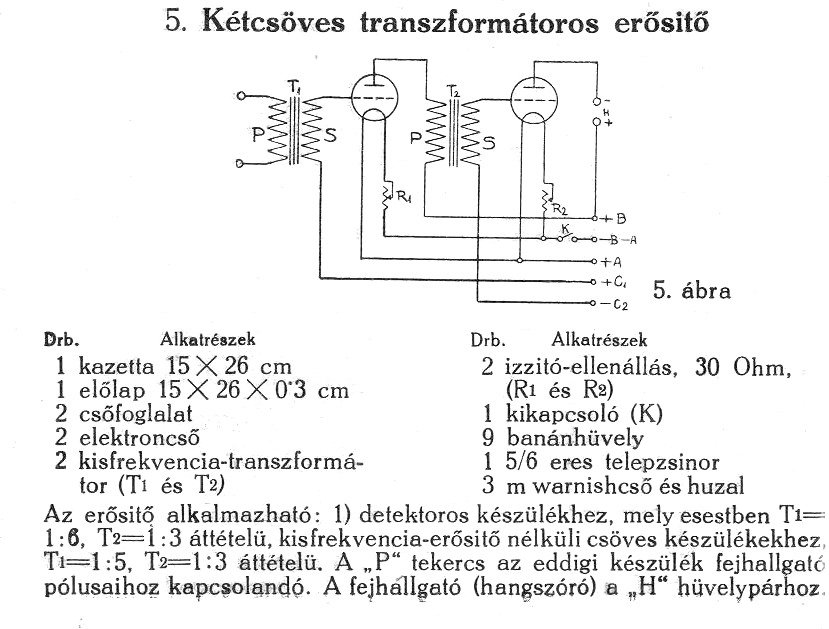

2 csőves erősitő
1930/31 | | |
2 csőves erősitő
1930/31 | | |
2 csőves váltóáramu erősitő
1930/31 | | |

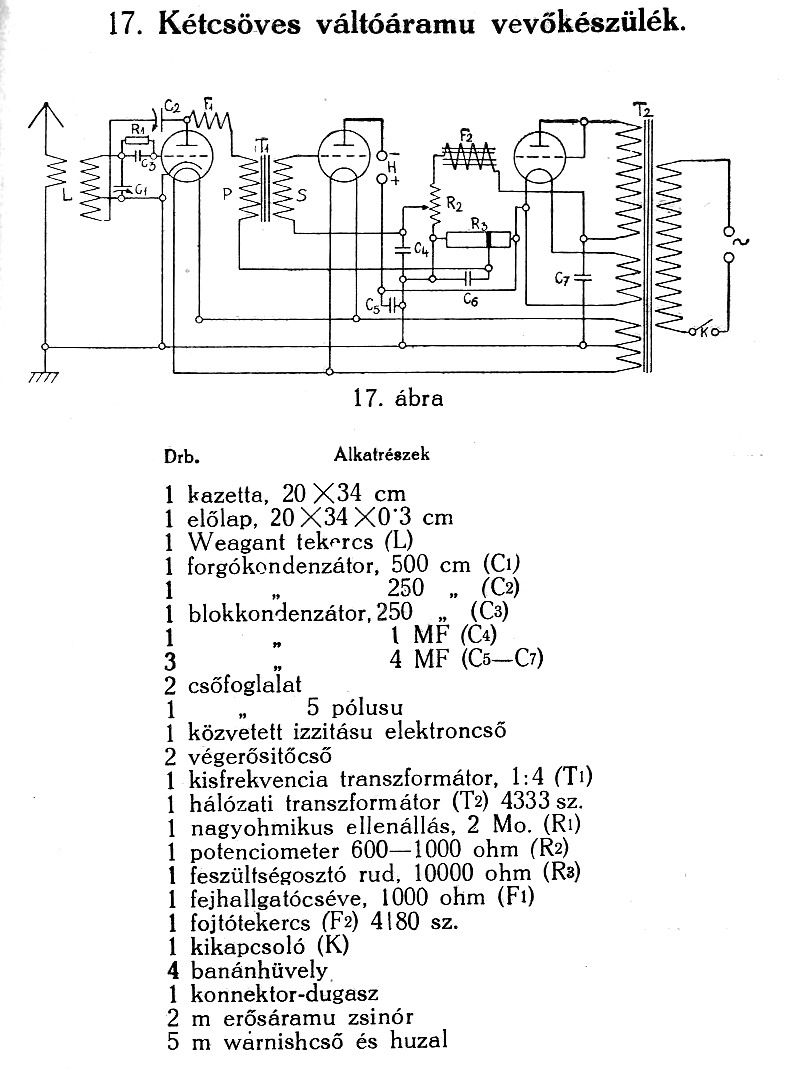

2 csőves váltóáramu vevőkészülék
1930/31 | | |

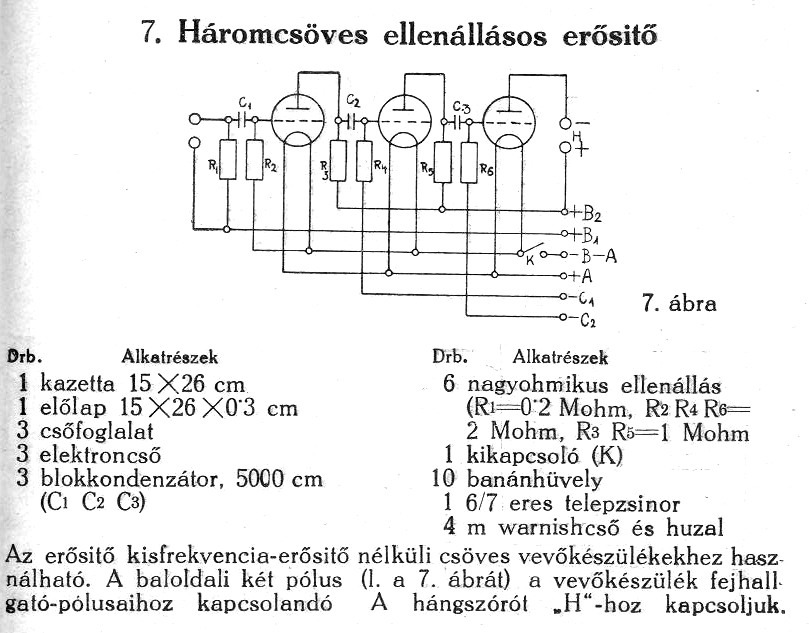

3 csőves erősitő
1930/31 | | |

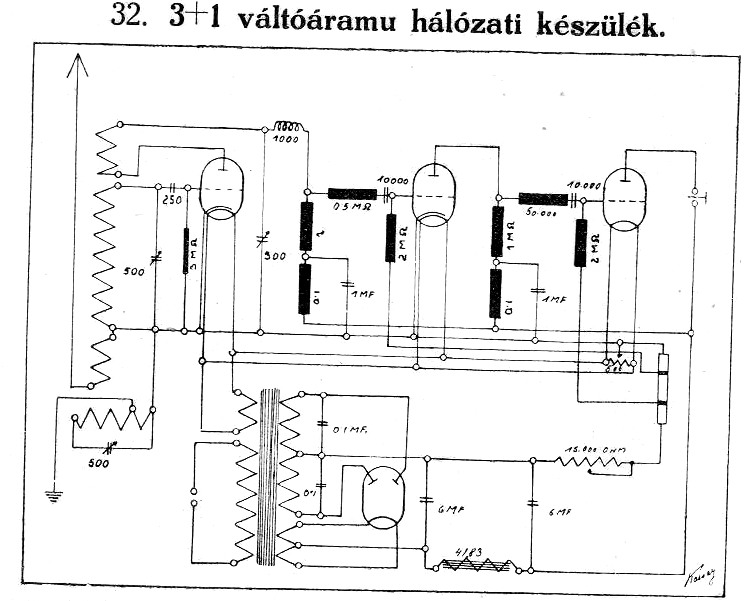

3+1 váltóáramu készülék
1930/31 | | |

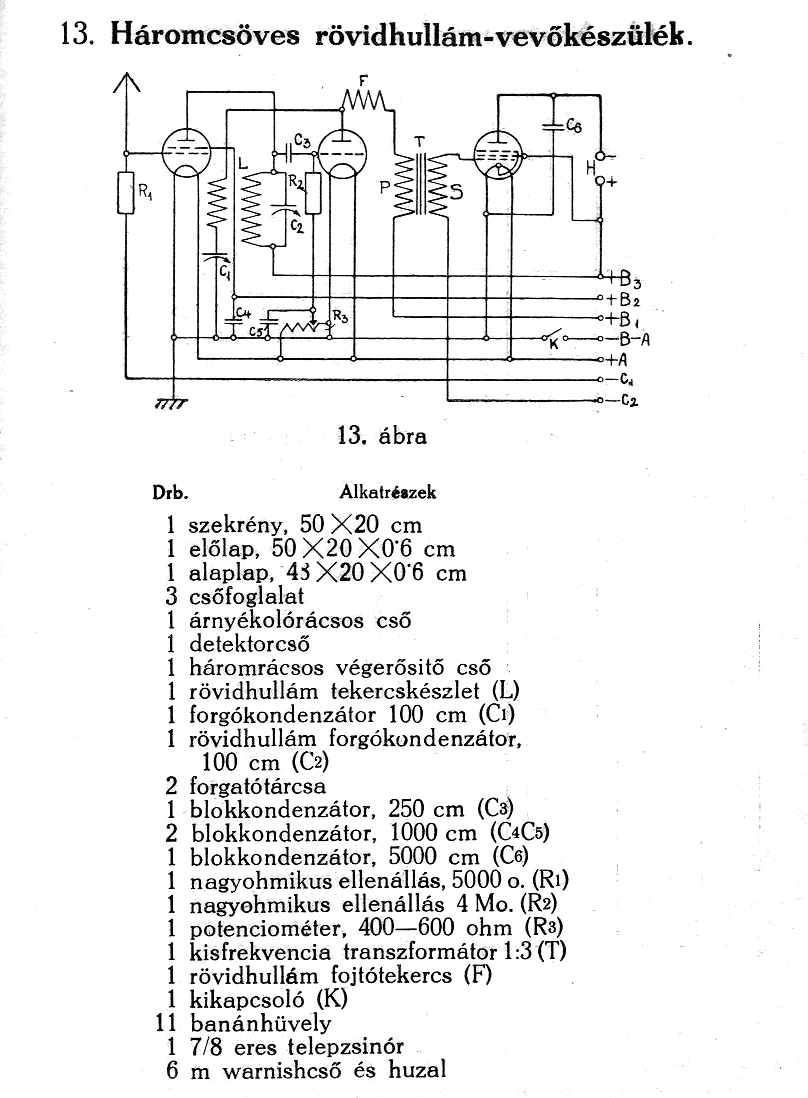

3 csőves vevőkészülék
1930/31 | | |

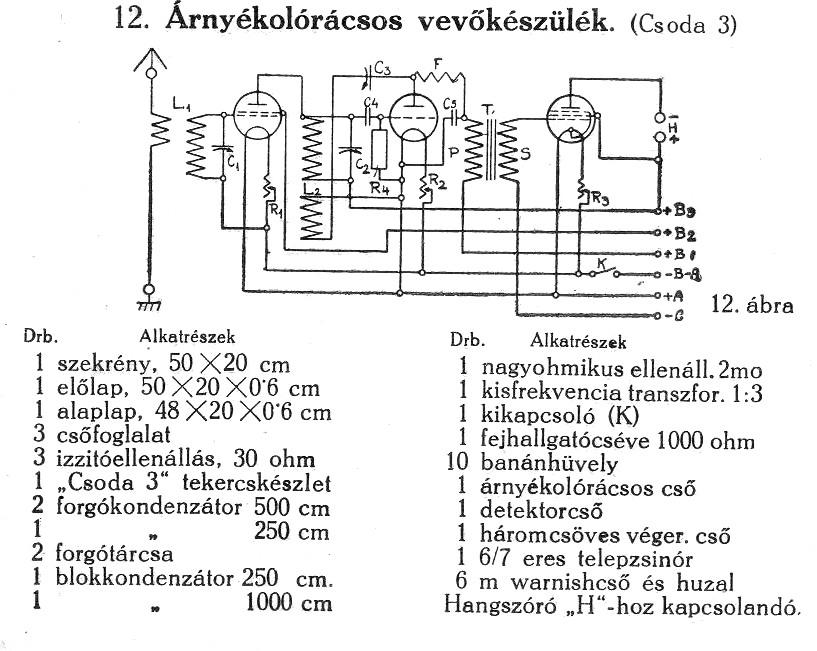

Árnyékolórátsos vevőkészülék
1930/31 | | |
2 csőves készülék
1930/31 | | |

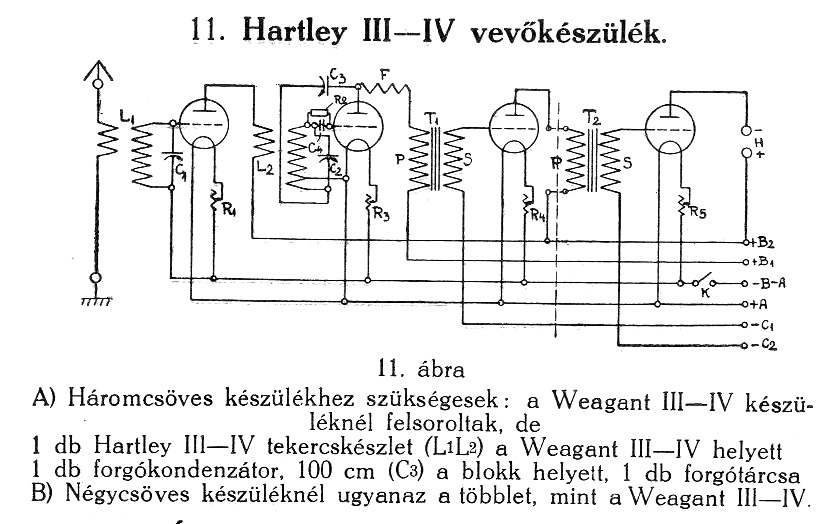

Harley III-IV vevőkészülék
1930/31 | | |

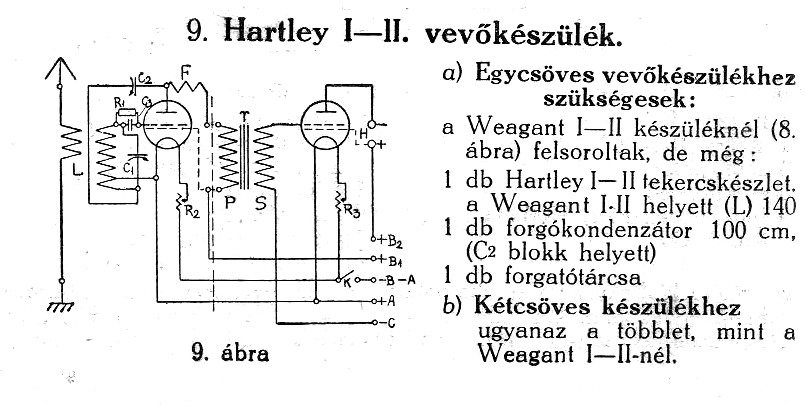

Harley I-II vevőkészülék
1930/31 | | |

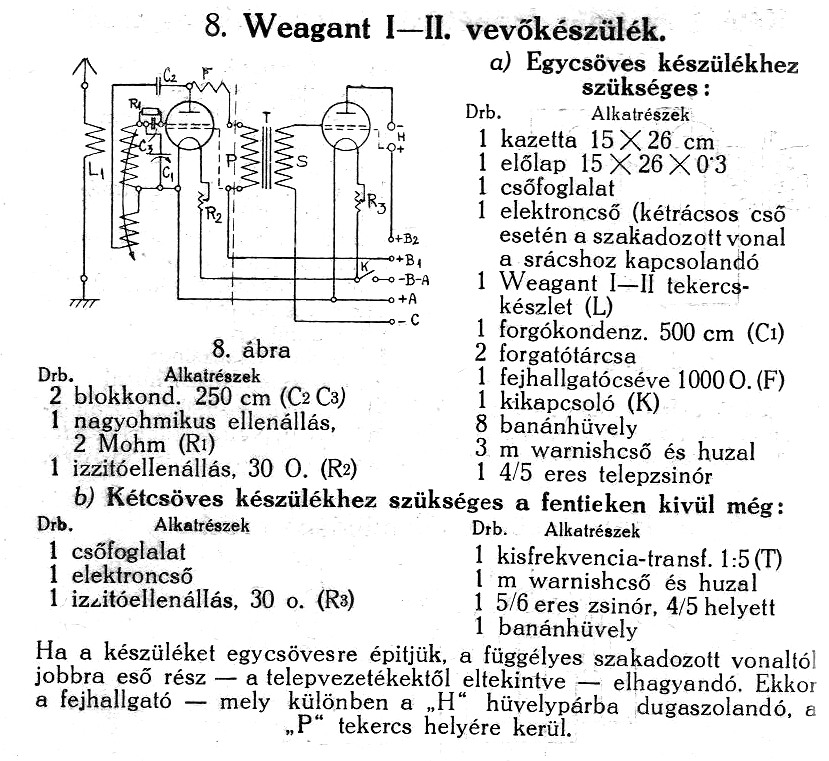

Weagant I-II vevőkészülék
1930/31 | | |

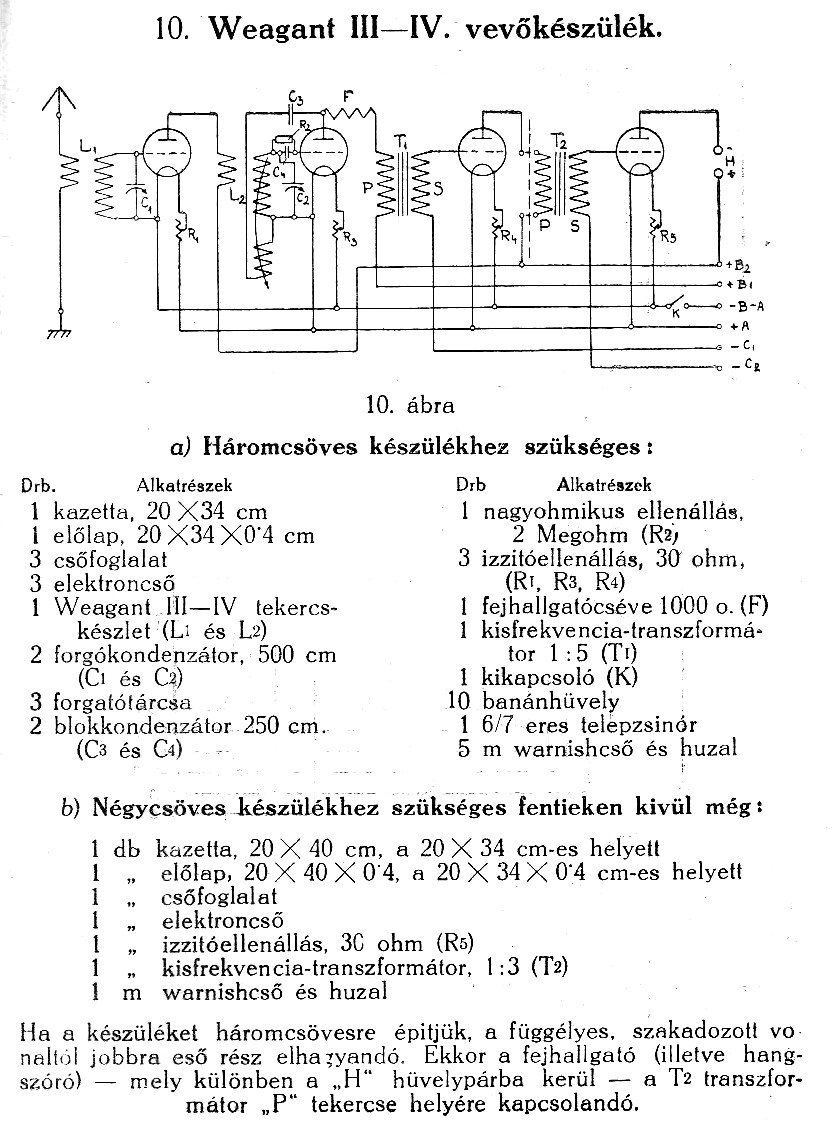

Weagant III-IV vevőkészülék
1930/31 | | |

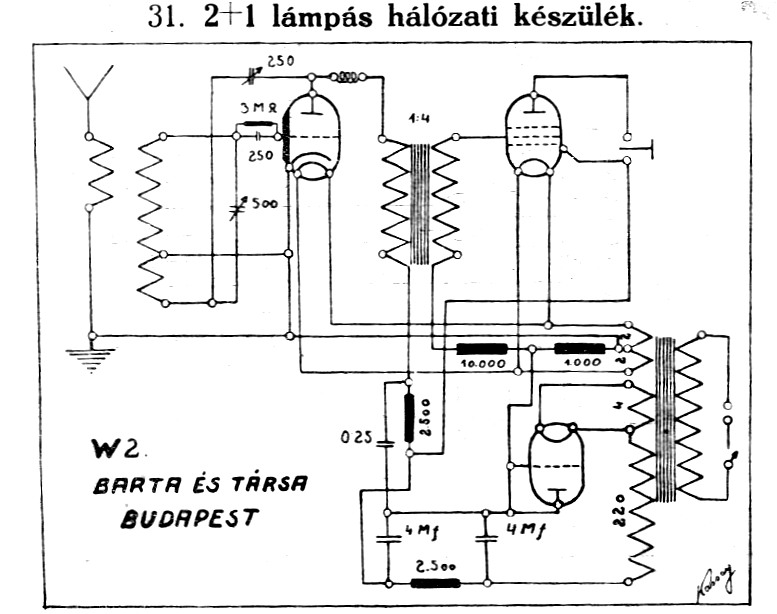

W2 2+1 lampás hálózati készülék
1930/31 | | |

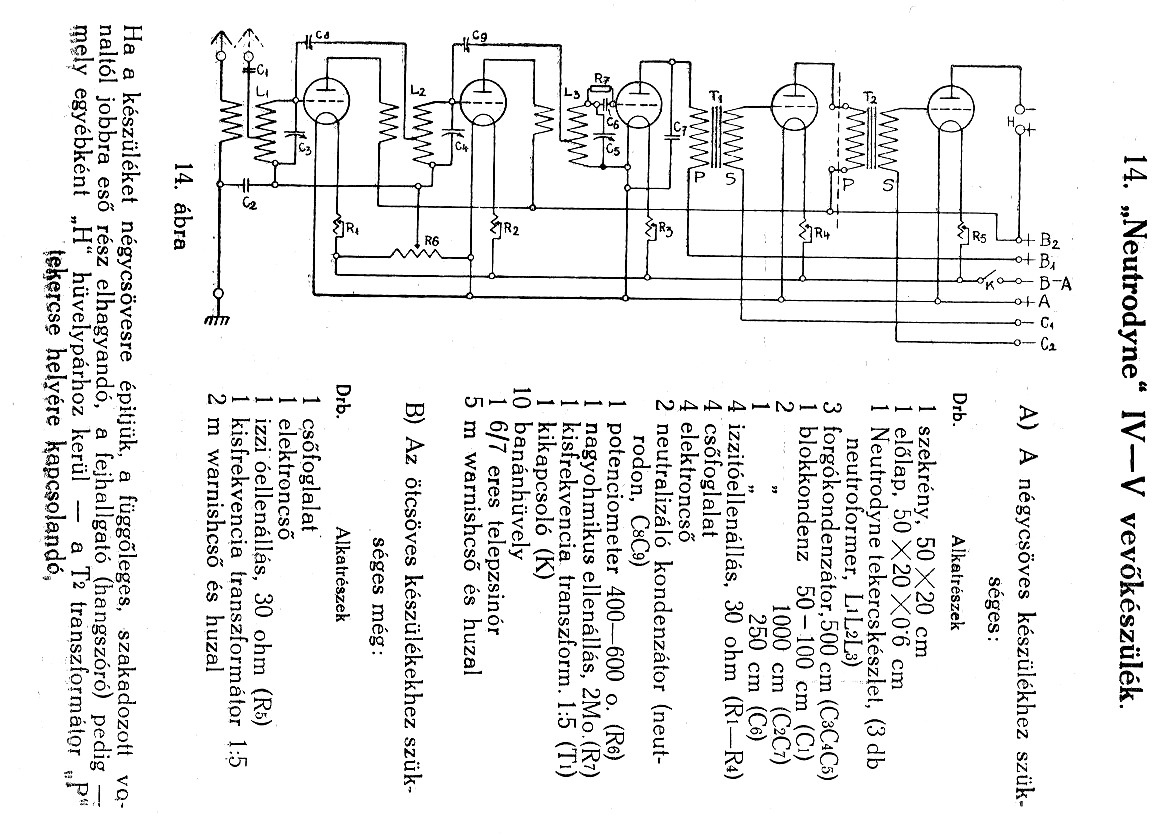

Neutrodyne IV-V vevőkészülék
1930/31 | | |

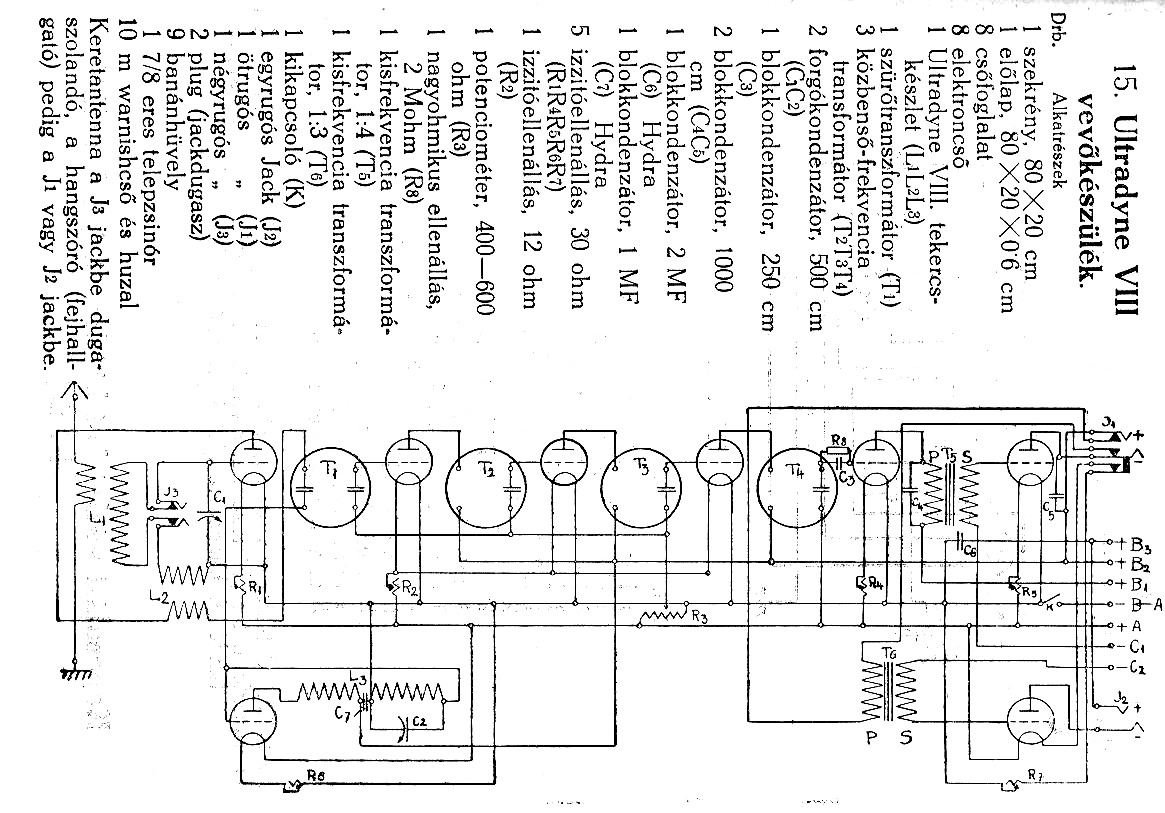

Ultradyn VIII vevőkészülék
1930/31 | | |
Superhetodyn
1930/31 | | |
