Radiotechna (Telefunken), Big Ben Luxus (Rádio)
Katalógy
Názov Big Ben Luxus
Model
Výrobca Radiotechna (Telefunken)
Výrobaod 1936 do 1937
TypRádio
Vlnové rozsahy DV, SV, KV
OsadenieAH1, AF3 x 2, AB2 x 2, AF7, AC2 x 3, AM2, AD1 x 2, AZ1 x 2
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:S3H0M)
Servisný návod, Schéma, Návod na obsluhu
Varianty

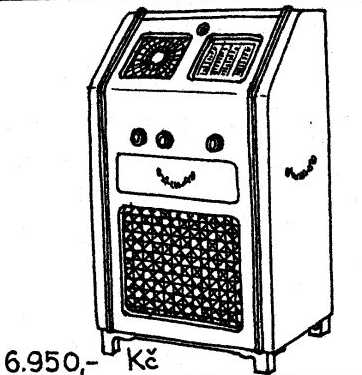

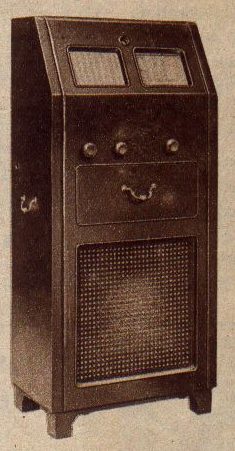

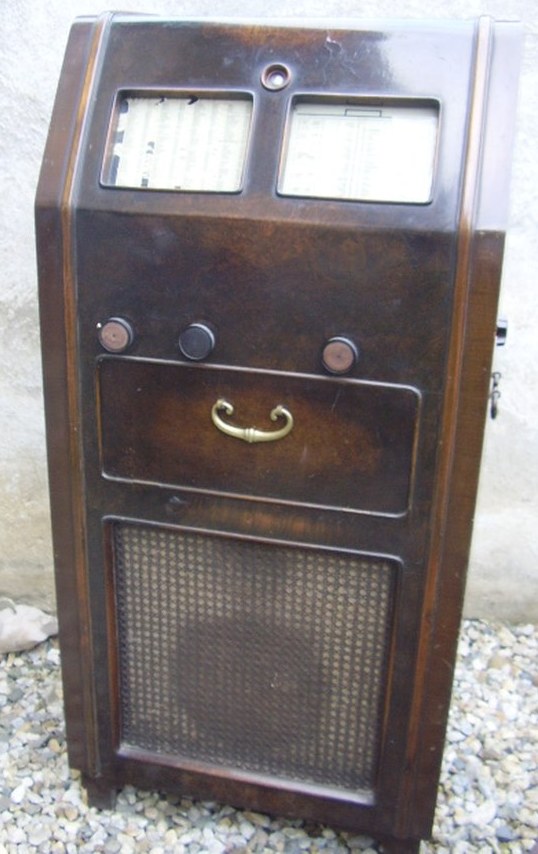

PopisDeväťokruhový superhet (MF 484 kHz) s dvoma mf zosilňovačmi, na striedavý prúd. Drevená skriňa rozmerov 1370 x 640 x 380 mm, ratanový výplet pred reproduktormi. Sklenená stupnica v kHz (na KV v metroch) využíva na indikáciu svetelný pásik vyrábaný projektorom. Vedľa stupnice je tiež sklenený panel s vypísaným zoznamom staníc, v zásuvke pod prijímačom sa nachádza elektrický gramofón 78 ot/min. Prijímač má bohaté vybavenie: dva dynamické budené reproduktory s výhybkou, regulátor šírky pásma a tónovej clony, magické oko, prepínač hudba/reč, obvod pre potláčanie šumov medzi stanicami, dvojčinný koncový stupeň s triódami a výkonom 10W. Cena: 6950 Kč
ReferenciaKatalóg: Miloš Endler (ČR), Radiojournal 1938, M.Pavlovič (ČR), Foto: H.H.
Vytvorené: 18.3.2007
