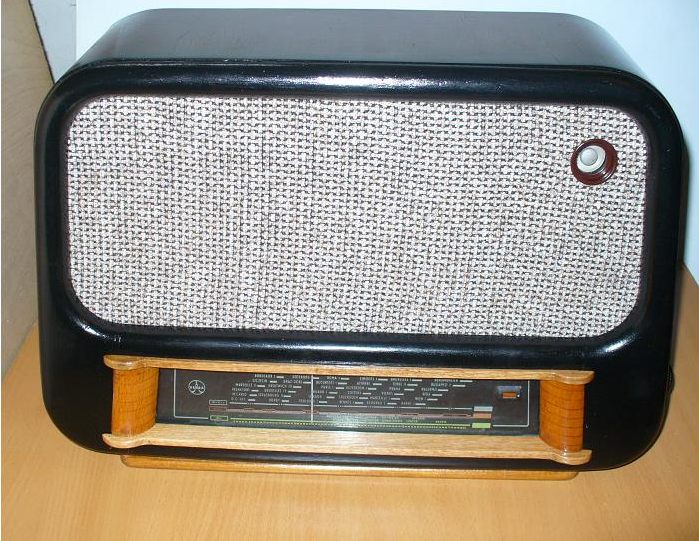

Tesla, 509A-2 (Rádio)
Katalógy
Názov 509A-2
Model
Výrobca Tesla
Výrobaod 1952 do 1953
TypRádio
Vlnové rozsahy DV, SV, KV

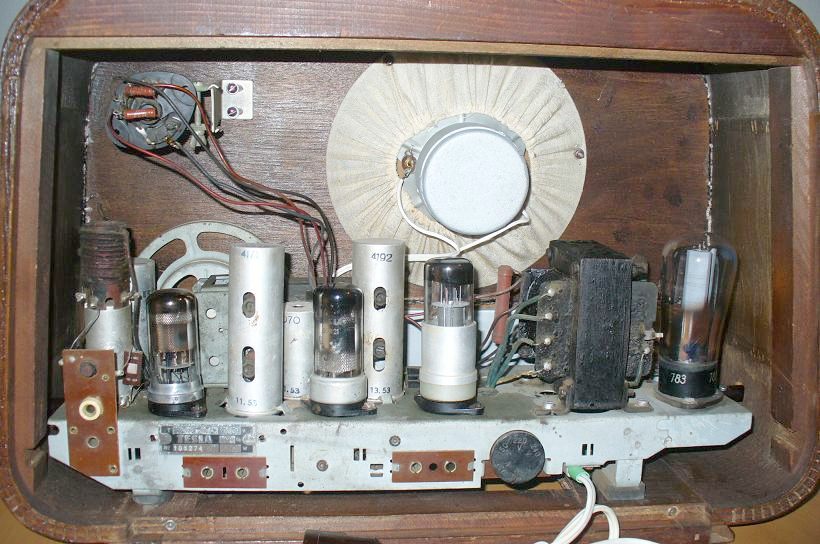

OsadenieECH21 x 2, EBL21, EM4, AZ11
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V0D0M)
Servisný návod, Schéma
VariantyPozri model 409U (menšia skrinka). 509A, 509A-5, 509A-7
PopisSuperhet, napájanie zo striedavej siet 110 - 240V. MF:452kHz. Výrobca: Tesla n.p. Praha-Hloubětín
ReferenciaE.Kottek: Čsl. rozhlasové a televízní přijímače I.
Foto: O.Marholt ČR
Vytvorené: 14.4.2010
