Tesla, 4325A, Ametyst sektor (Hudobná skriňa)
Katalógy
| Varianty | |

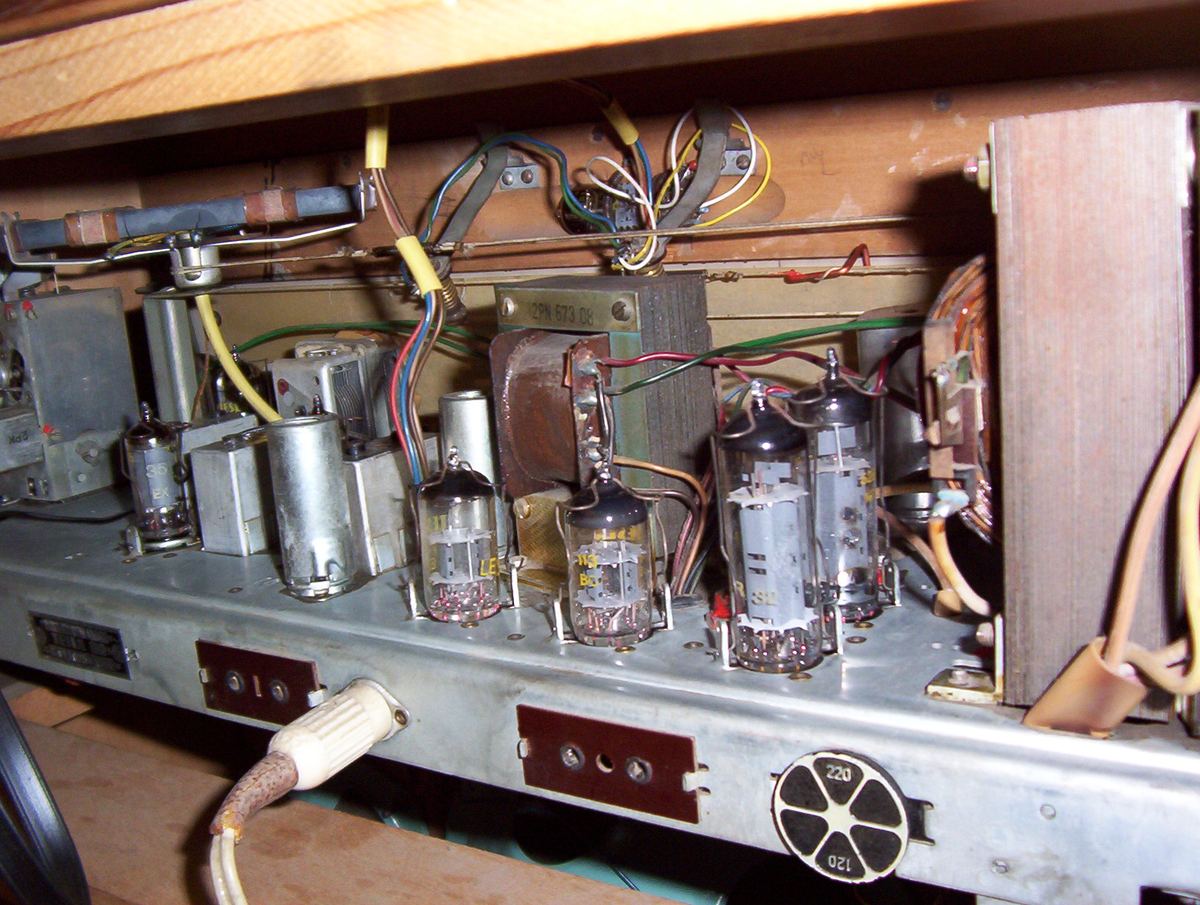

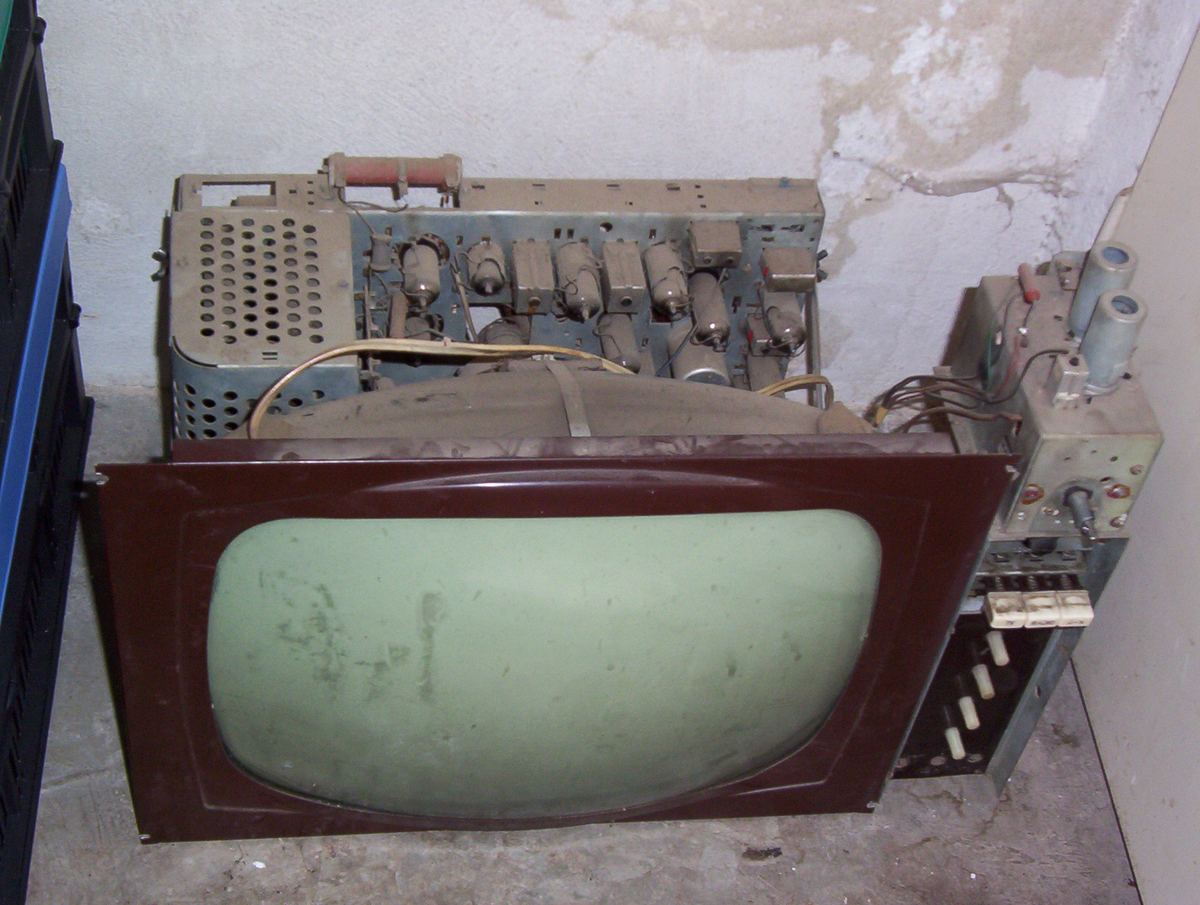

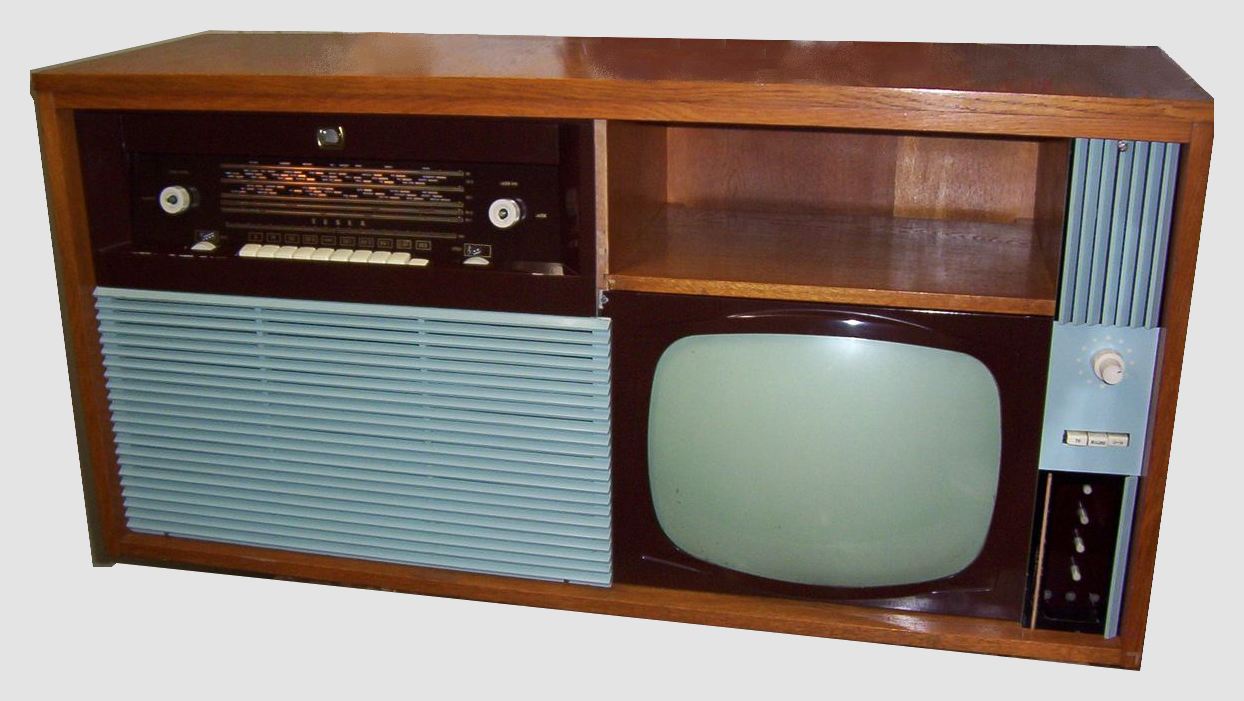

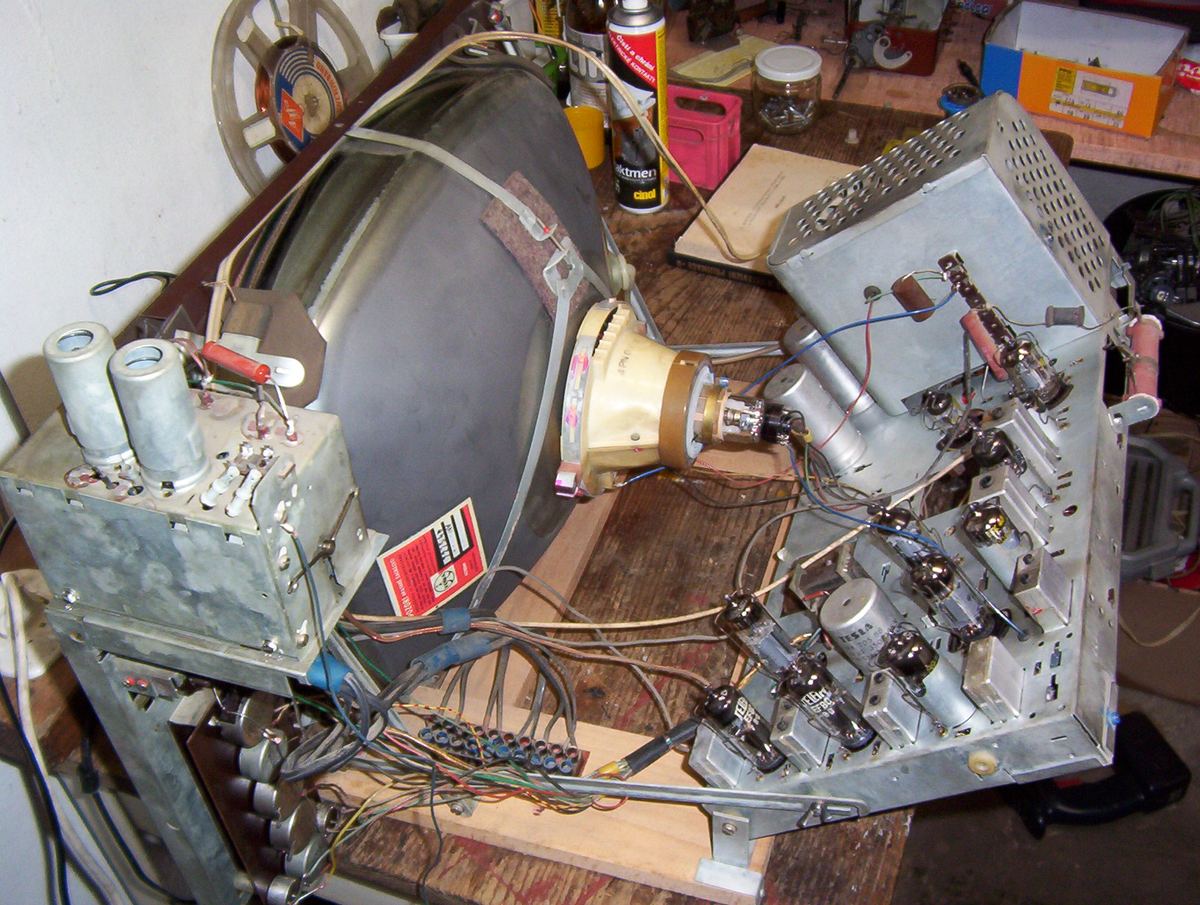

| Popis | Hudební skříň - kombinace radiopřijimače a televizoru s reproduktorovou soustavou v typizované skřínce sektorového nábytku. Rozhlasový přijimač odvozený od Filharmonie, desetiobvodový (VKV OIRT), osmiobvodový (KV, SV, DV) superhet s tlačítkovým přepínáním, plynulou regulací hloubek(+12 -10 na 50Hz) a výšek(+10 -17 na 10kHz), elektronkovým indikátorem vyladění, natáčecí feritovou anténou a dvojčinným výkonovým zesilovačem o výkonu 6W(THD5%). 4 reproduktory, jeden kruhový, průměr 270 mm, 2 oválné 200x150 mm, jeden elektrostatický výškový. Televizor: Dvanáctikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Napájení 220V/50Hz. Obrazovka s úhlopříčkou 43 cm a vychylovacím úhlem 110 stupňů s ochranným sklem. Vedle obrazovky přepínač funkcí a kanálů s doladěním. Pod krytem regulátor kontrastu, řádkového a snímkového kmitočtu, jasu a tři regulátory nastavitelné pomocí šroubováku. Maska obrazovky plechová, televizor napájeny přes oddělovací trafo a využívá výkonový zesilovač radiopřijímače přičemž nepoužité elektronky v radiu nežhaví. Televizor je odvozený od přijimače Ametyst (je přepracovaný celý řádkový rozklad i s VN, nastavovací prvky jsou přemístěny dopředu, …) a je chlazen jak otvory v zadní stěně tak mřížkou na konci poličky nad televizorem. Na bočních stěnách přihrádky jsou konektory pro připojení antén a magnetofonu. |
| Referencia | E.Kottek. Českosl. rozhlasové a televízní přijímače, I. a II.
Foto a text: Ondřej Folwarzczny ČR
|
Vytvorené: 29.11.2010
