General Electric, 250 (Rádio)
Katalógy
Názov | 250 |
Model | |
Výrobca | General Electric |
Výroba | od 1946 do |
Typ | Rádio |
Vlnové rozsahy | SV |
Osadenie | 1LN5, 1LC6, 1LN5, 1LH4, 3Q5
Zapojenie pätíc elektróniek
|
Skrinka | Kov |
Varianty | Popis včetně schematu je také v Radioamatéru 7 - 8/1948 |

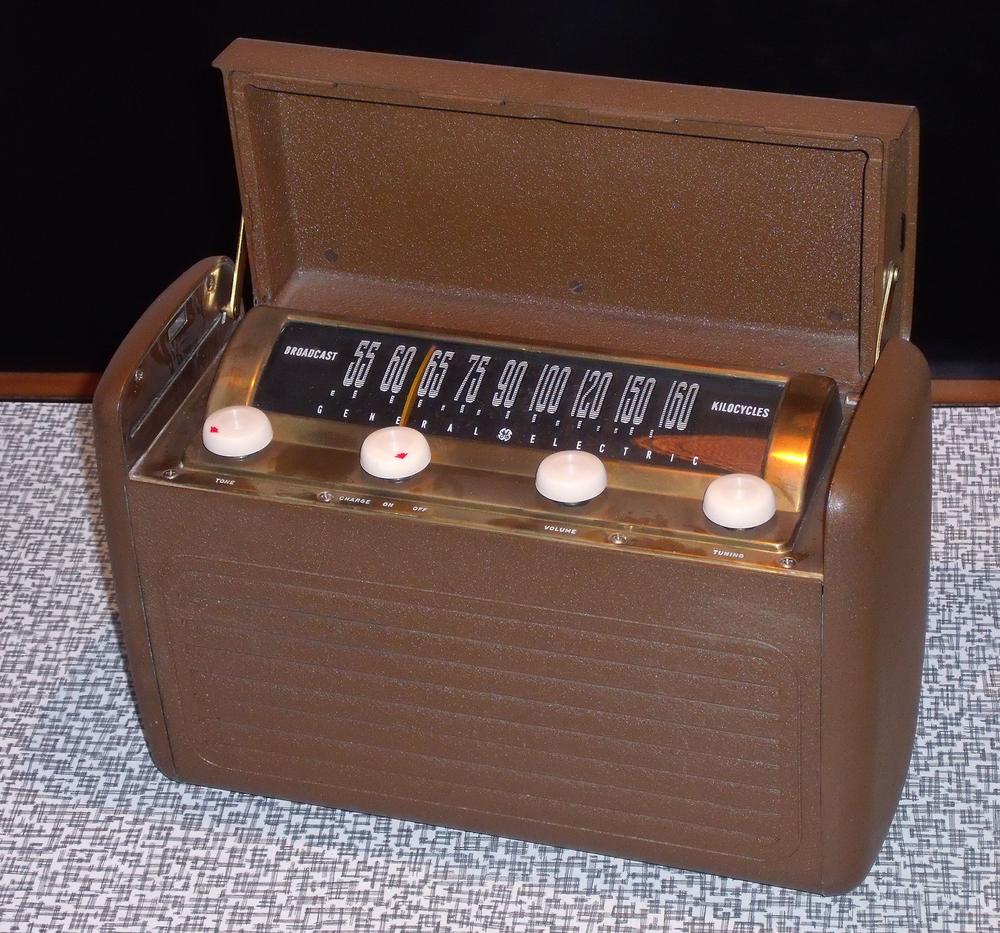

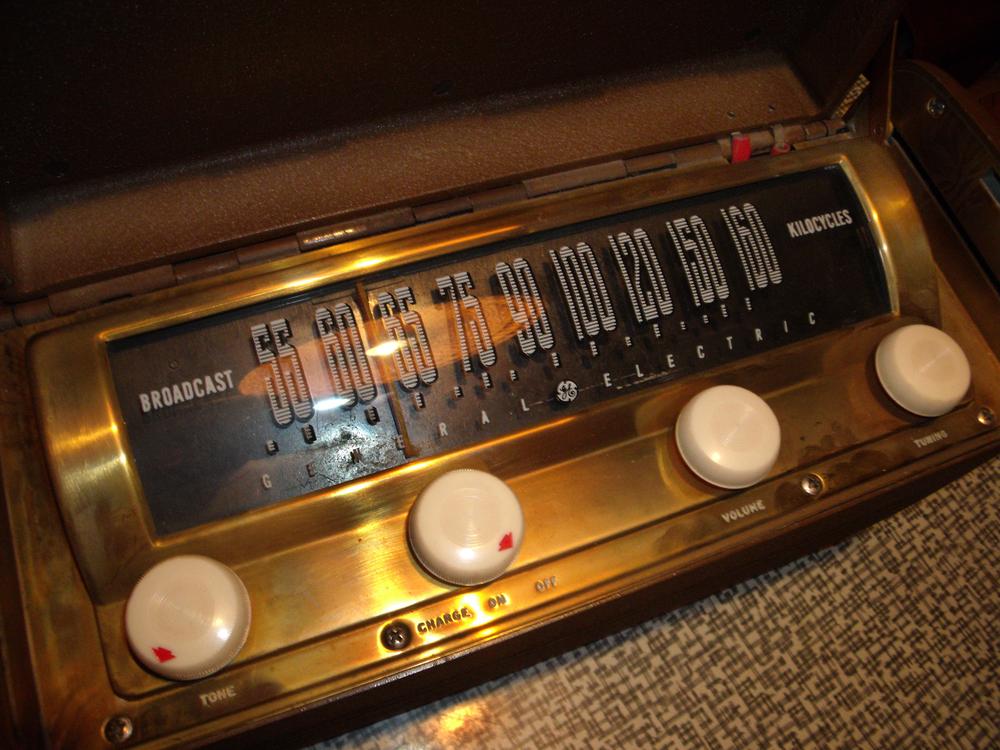

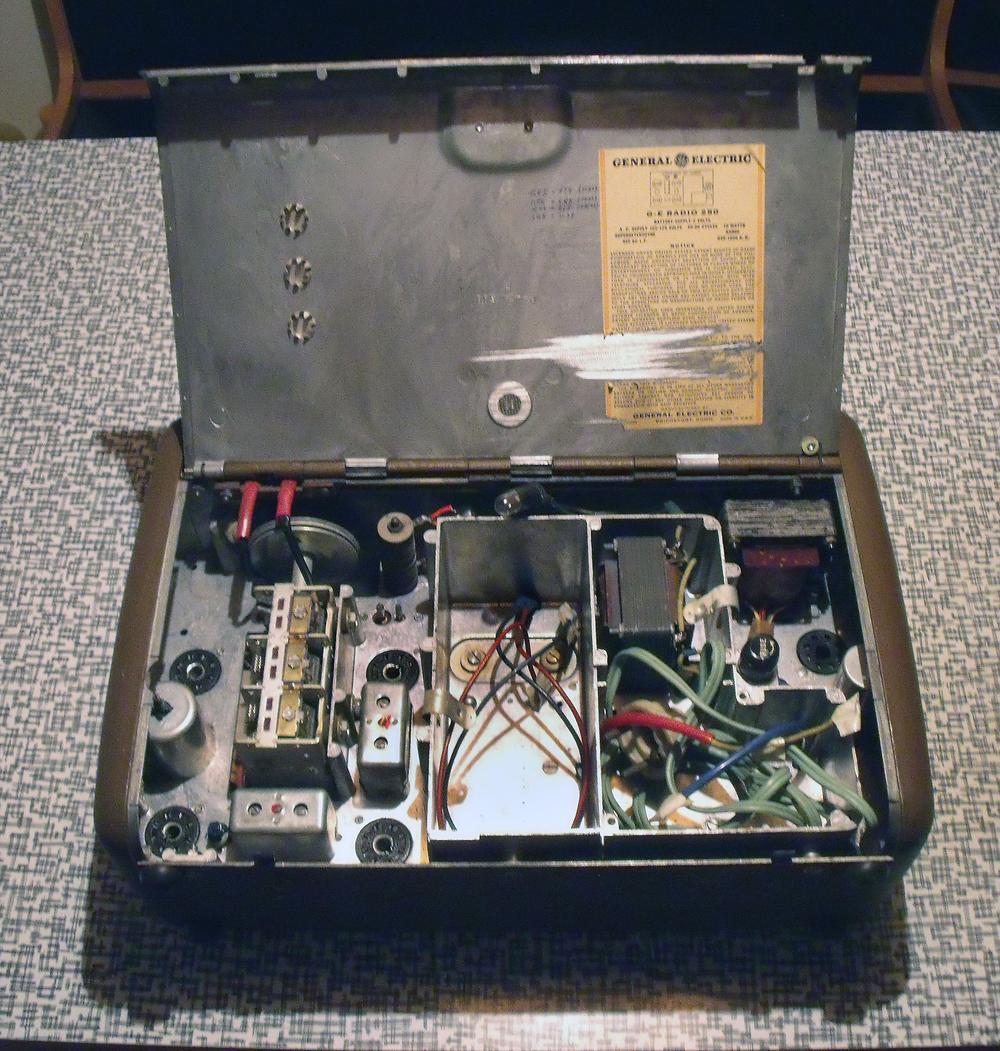

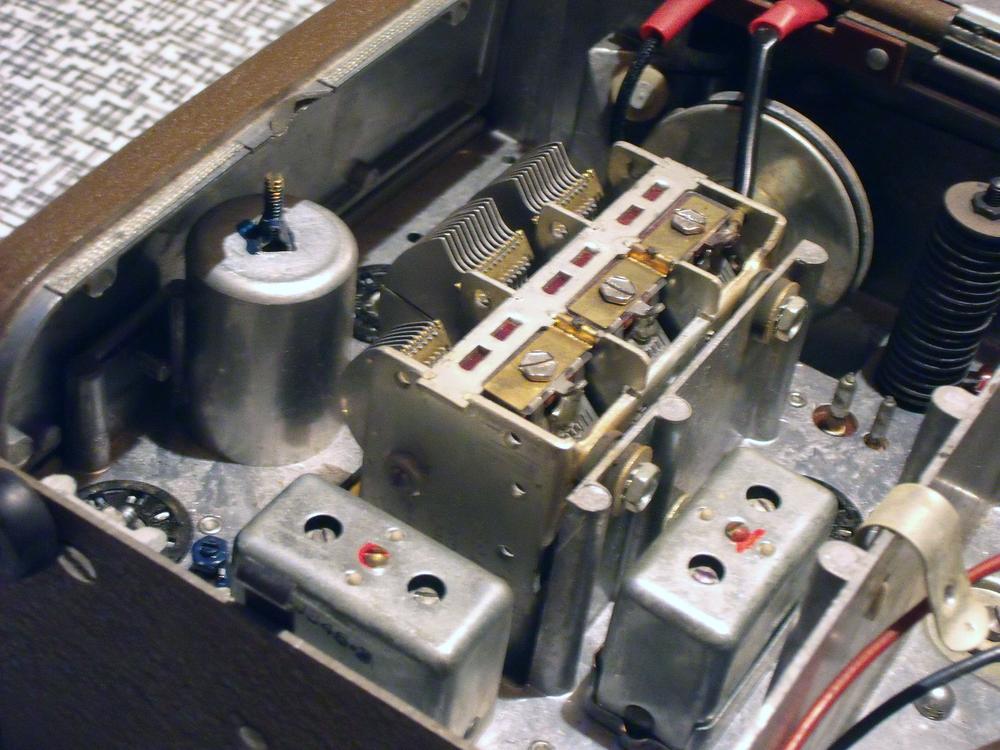

Popis | Sedmiobvodový superhet s laděným vf předzesilovačem s mf 455 kHz a středovlnným rozsahem 540 - 1600 kHz. Robustní skříň je stříkaný odlitek z lehkého kovu, v bakelitovém víku je rámová anténa. Rozměry jsou 145 x 240 x 370 mm, váha 8,5 kg. Napájení z vnitřního dvouvoltového olověného akumulátoru 40 Ah (!) nebo ze sítě 105 až 125 V / 50 až 60 Hz, obojí přes vibrační měnič. Celá síťová část ve vyobrazeném kusu chybí. Vzhledem k jedinému rozsahu je ladicí trojitý kondenzátor nesouměrný s odlišnou oscilátorovou částí, což odstraňuje problémy se souběhem a vede k mimořádné citlivosti v celém rozsahu ladění, podobně jako u T 60 nebo Dorise. |
Referencia | Text a foto: M.Endler, ČR
|
Vytvorené: 16.2.2013
