• Písmeno A značí patku se čtyřmi nožičkami o průměru 3 mm a délce 17 mm (obr.l).

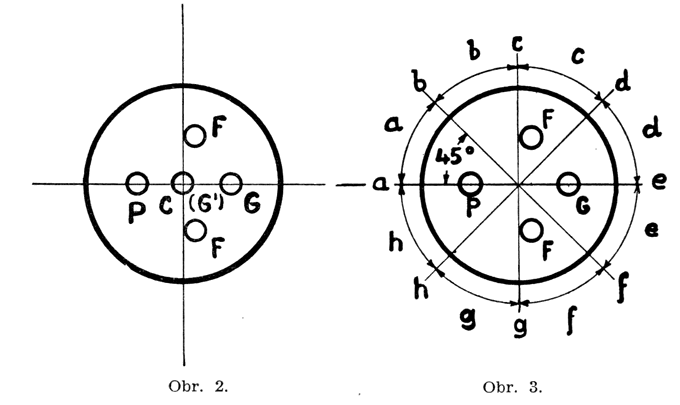

• Písmeno O značí patku s pěti nožičkami (pátá nožička přesně uprostřed) o průměru 3 mm a délce 17 mm (obr. 2).
• Písmenem B je označena u nás velmi málo známá německá patka, písmenem G pak patka americká.
• Průměr patky je označen dvoumístným číslem (A 30). Průměr patky 34,5 mm je normálně označován číslem 35. Tedy na př. A 35, O 35.
• Boční šroubky na plášti patky budou označeny dalšími písmenami malé abecedy, jež následují za jménem patky. Tato písmena udávají kruhové výseče pláště patky, na nichž se šroubky nacházejí. Na obr. 3 vidíme pohled na spodní stranu patky. Tato spodní strana je rozdělena přímkami ae, bf, cg a dh, jež všechny procházejí středem, na 8 stejných dílů.
• Výseč a udává část pláště mezi přímkami a a h včetně přímky a.
• Výseč b udává část pláště mezi přímkou b a c včetně přímky b atd.
• Vyobrazení pro patku O odpovídá úplně obrazci pro patku A.

1. STEJNOSMĚRNÝM A STŘÍDAVÝM PROUDEM ŽHAVENÉ LAMPY S BOČNÍMI ŠROUBKY.

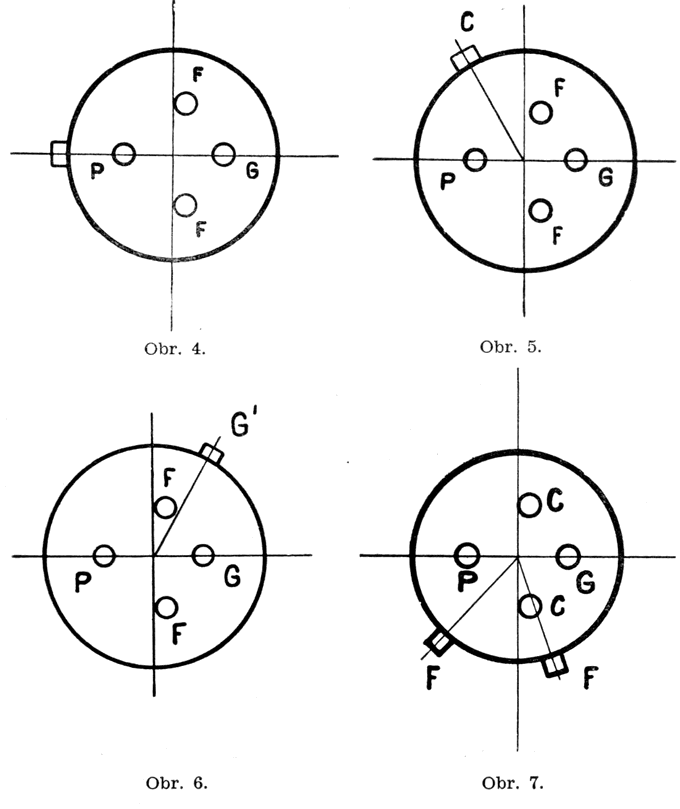

Jednomřížkové lampys malou kapacitou mezi mřížkou a anodou (A 435) budou míti normálně patku A 30 a, obr. 4.
Dvoumřížkové lampy (A 441) a nepřímo žhavené lampy střídavé (E 415) budou míti normálně patku A 35 b, viz obr. 5.
Lampy se stíněnou anodou (B 443) budou míti normálně patku A 35 c, obr. 6.

2. STŘÍDAVÝM PROUDEM ŽHAVENÉ LAMPY, URČENÉ PRO REKONSTRUKCI DOSAVADNÍCH PŘIJÍMAČU.

Pro rekonstrukci přijímačů dosud žhavených akumulátorem na žhaveni střídavým proudem budou lampy normálně opatřeny také patkami se specielními bočními šroubky pro žhavící drát, jak níže udáno. Jednáli se o nepřímo žhavené střídavé lampy, je katoda spojena s jednou z těch nožiček, které tvoří u obyčejných lamp přívod žhavícího proudu. Nepřímo i přímo střídavým proudem žhavené lampy (na př. E 415, B 405) s výjimkou normálních dvoumřížkových lamp E 441 a lamp se stíněnou anodou budou míti patku A 35 fh (2 šroubky, oto. 7).

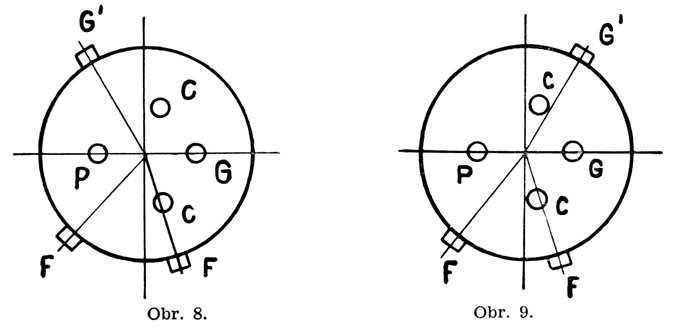

Nepřímo žhavena dvojmřížková lampa E 441 bude míti spodek A 35 bfh (3 šroubky, obr. 8).
Přímo žhavené stíněné lampy (na př. B 443) budou míti patku A 35 cfh (3 šroubky), obr. 9.

3. NEPŘÍMO STŘÍDAVÝM PROUDEM ŽHAVENÉ LAMPY, URČENÉ PRO NOVÉ PŘIJÍMAČE.

Nepřímo žhavené střídavé lampy, s výjimkou dvoumřížkové lampy E 441, budou míti normálně patku O; tato patka je podobná patce A, má však pátou nožičku, s níž je spojena katoda C.
Lampy se stíněnou anodou budou míti rovněž patku O, střední nožička je však spojena se stínící mřížkou (G') (obr.2).
Pro výrobce radiopřístrojů je tedy důležito následující provedení patek radiolamp žhavených střídavým proudem:

Pro nepřímo střídavým proudem žhavené lampy a koncovou lampu C 443 bude normální patka O 35; patka A 35 b je určena jen pro přechodnou dobu.
Přímo žhavené lampy (vyjma C 443) budou míti i nadále patku A.
Pro amatéra kutila jsou určeny patky v odstavci 2.) Při rekonstrukci přijímače spojí se nejprve dosavadní žhavící přívody [pripojené doteraz na akumulátor +/-4V] na krátko a společně připojí na nulový bod transformátoru nebo na střední bod potentiomertu. (Viz sešit 4. roč. 1928 tohoto časopisu článek „Radiolampy žhavené střídavým proudem"). Oba boční šroubky patky A 35 fh spojí se pak s oběma žhavícími přívody žhavícího transformátoru. Tím způsobem bude pak velmi snadno možno jednoduchou rekonstrukcí starého přijímače zbaviti se dosavadních baterií a tím také všech nevýhod, s provozem baterií spojených.

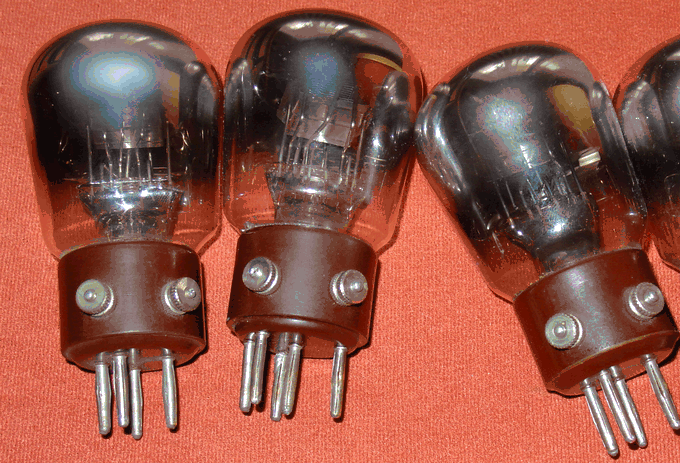

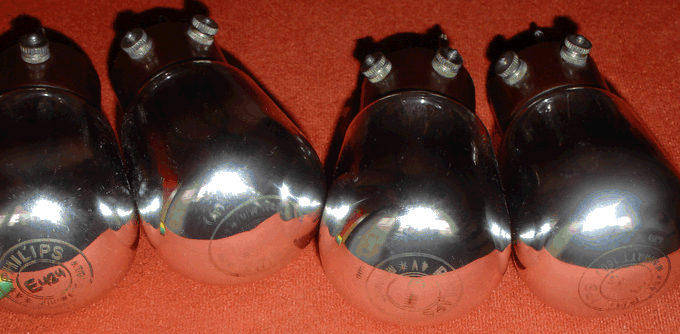

Príklady elektróniek. Foto. P.Růžička ČR
E424, E415, ?, ?.
