Náhrada elektrónky E463

Přijímače Philips sezóny 1934/35 odvozené od typu 638A Superinduktance a 546A mají na svém koncovém stupni elektronku E463 (Telefunken RENS1384). Tato poměrně vzácná elektronka se dnes obtížně schání, často bývá nahrazována různými typy (např. AL4) s předěláním přijímače. Je to výkonová 9W nepřímo žhavená pentoda s malou strmostí 2,7mA/V a poměrně vysokým mřížkovým předpětím -22V. Běžněji používaná přímo žhavená 9W koncová pentoda E443H (RES964) a AL1 se pro tento účel bez předělání přijímače nedá použít. V následující sezóně Philips používal elektronku AL2, což je prakticky totéž v lamelovém provedení. I ta se těžko schání. Vzhledově podobná ABL1 má 3x vyšší strmost a předpětí pouze -6V. Použití této elektronky vyžaduje změnu katodového odporu a tím opět úpravu přijímače.

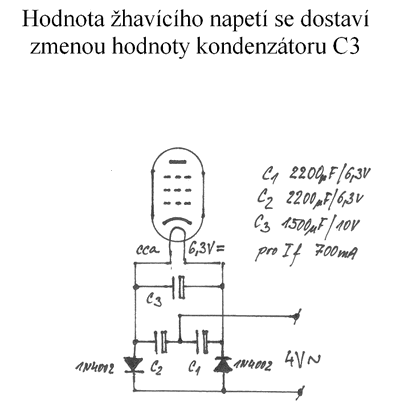

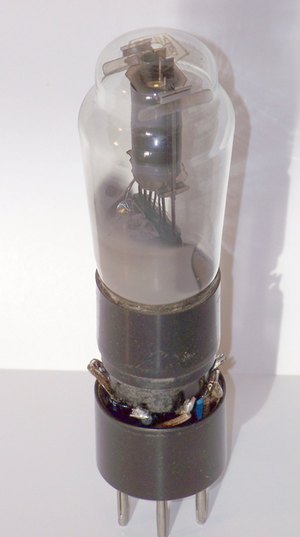

Proto jsem hledal způsob, kterak tuto elektronku v přijímači nahradit bez úpravy samotného přijímače a s možností kdykoliv se vrátit k původnímu typu. Studováním v katalogu elektronek a prohlídkou vlastních zásob jsem dospěl k typům 6L31 (6V6, 6P6S či 6P1P) nebo 6F6 ( 6F6S, 6F6M). První skupina jsou výkonové 12W svazkové tetrody lišící se paticemi se strmostí 4,1mA/V a předpětím -12,5V, žhavící údaje 6,3V 0,45A. Druhá skupina jsou výkonové 9W pentody se strmostí 2,5mA/V a předpětím -16,5V se žhavícími údaji 6,3V 0,7A. Použil jsem ruskou 6F6S, protože její údaje se nejvíce blíží elektronce E463. Vyrobit redukční objímku (mezipatku) není žádný problém, horší je to se získáním napětí 6,3V. Jediná možnost je použít zdvojovače s diodami a kondenzátory tak, aby se vešly do mezipatky. Hodnoty součástí jsou pro údaje 6,3V/0,7A, diody jsou běžné usměrňovací 1A/100V, elektrolyty pro 6,3 a 10V Pro údaj 6,3V/0,45A stačí menší hodnoty elektrolytů. Nutno vyzkoušet! Žhavící napětí jsem dosáhl 6,15V= po dvouminutovém vyžhavení, předpětí -18V a anodový proud 31mA v přijímači Philips 640A. Přijímač s touto náhradou má silný dynamický přednes. Takovým to způsobem se dá nahradit jakákoliv nepřímo žhavená elektronka jejíž náhrada má žhavící proud do 0,8A, při vyšších proudech je potřeba daleko vyšší kapacity elektrolytů, jejichž rozměry neumožní vměstnání do mezipatky.

Jiří Hájek
