Philips 634A Superinductance - fotoalbum z renovácie

Philips 634A Superinductance reprezentuje kvalitný priamozosilňujúci prijímač, ktorý svojim atraktívnym vzhľadom (kaplnka) sa radí medzi tie zaujímavejšie, ktoré Philips v rokoch 1932-33 skonštroval. Konštrukcia je veľmi robustna, s kvalitnými súčiastkami, ani po toľkých rokoch nestráca na funkčnosti. Pri oprave sa väčšinou skontroluje napájací zdroj, zreštaurujú sa kondenzátory a väčšinou prijímač funguje, aj bez doladenia.

V nasledujúcej sérii fotografií nájdete zdokumentované detaily tohto prístroja, ktoré vám umožnia prístroj kvalitne zreštaurovať.

V závere fotoalbumu sú uvedené fotky potenciometru a replika tohto potenciometru, poskytol E.Pavlík, SR.

Servisný návod aj presnú schému nájdete na tejto linke.

(c). V.Cingel, 2013


Upozornenie: Tento servisný návod je určený prevažne pokročilým zberateľom a opravárom. Autor neručí za žiadne škody, ktoré by mohli vzniknúť čitateľovi z použitia informácií, návodov a postupov uvedených v tomto návode. Pri práci s elektronikou je nutné dodržiavať všetky bezpečnostné predpisy, nakoľko sa pracuje s vysokým sieťovým napätím 230V. Rádio zapínajte do siete len cez oddeľovací izolačný transformátor.



Osadenie súčiastok vo vf časti, vľavo je odlaďovacia tlmivka.

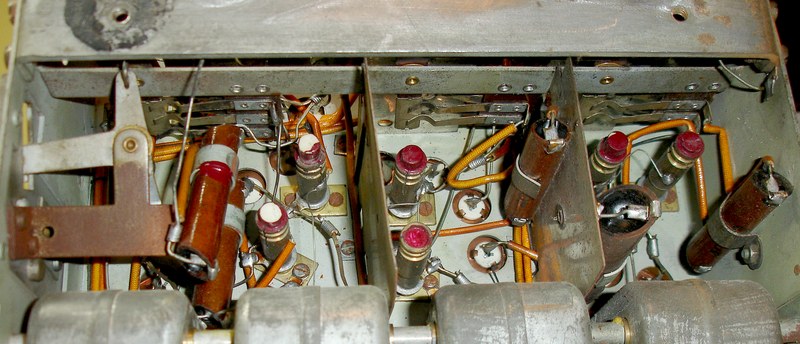

VF stupeň z vnútornej strany, s dolaďovacími trimrami.

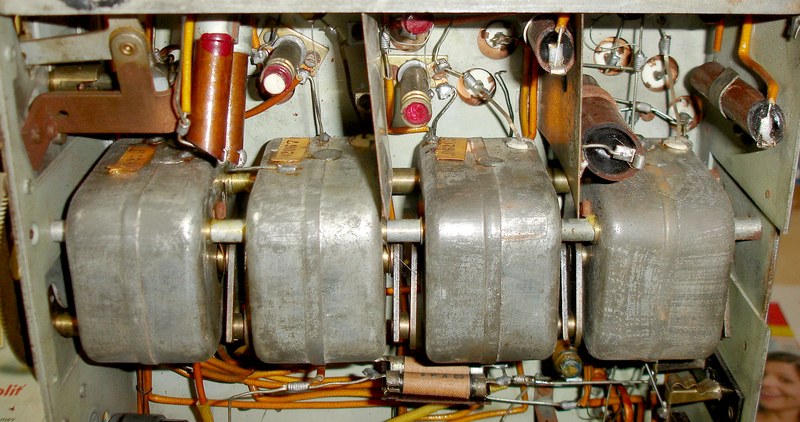

Konštrukcia štvornásovbného ladiaceho kondenzátora.



Cievka v poslednom VF stupni, z nej sa odoberá signál do detekčnej diody.



NF stupeň a a napájací zdroj.
Potenciometer nie je originálny, plus všetky nahradené vodiče sú umiestnené v novej bužírke (svetložltá)

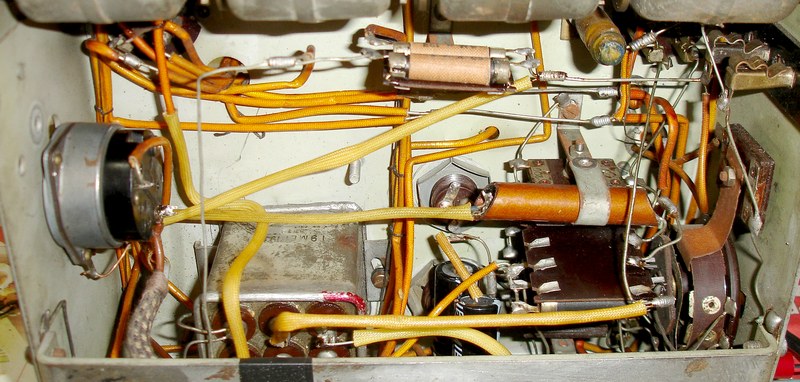

Vidno aj umiestnenie nových elektrolytických kondenzátorov pod šasí.
Vľavo dole vidno blokový filtračný kondenzátor.

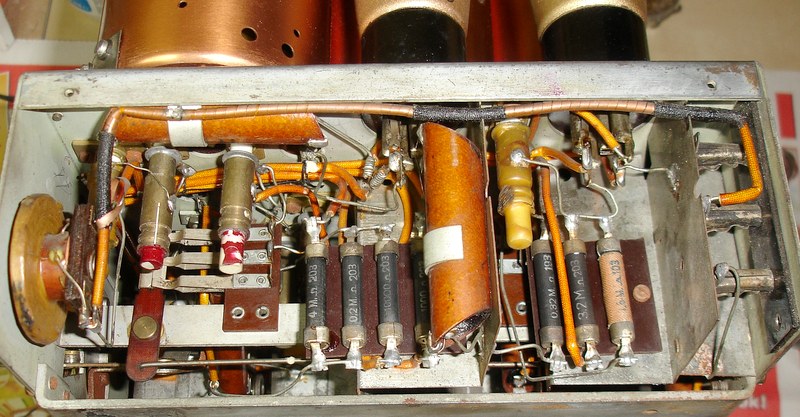

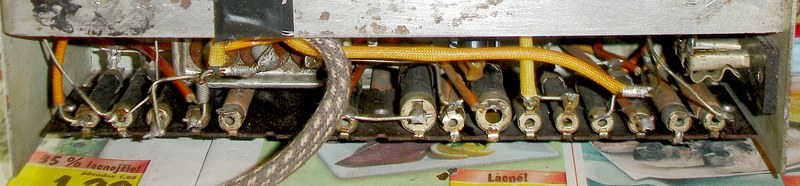

Osadenie odporov na pertinaxovej doštičke v NF časti.

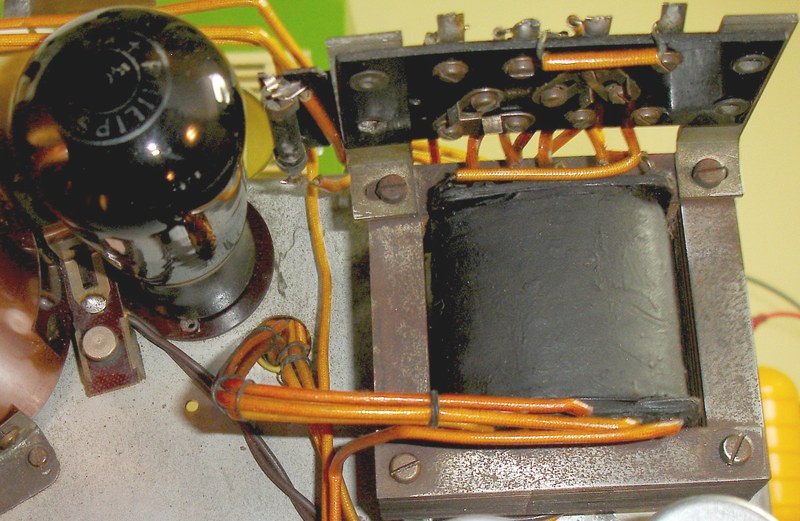

Sieťový tranformátor s predvoľbou sieťových napätí.

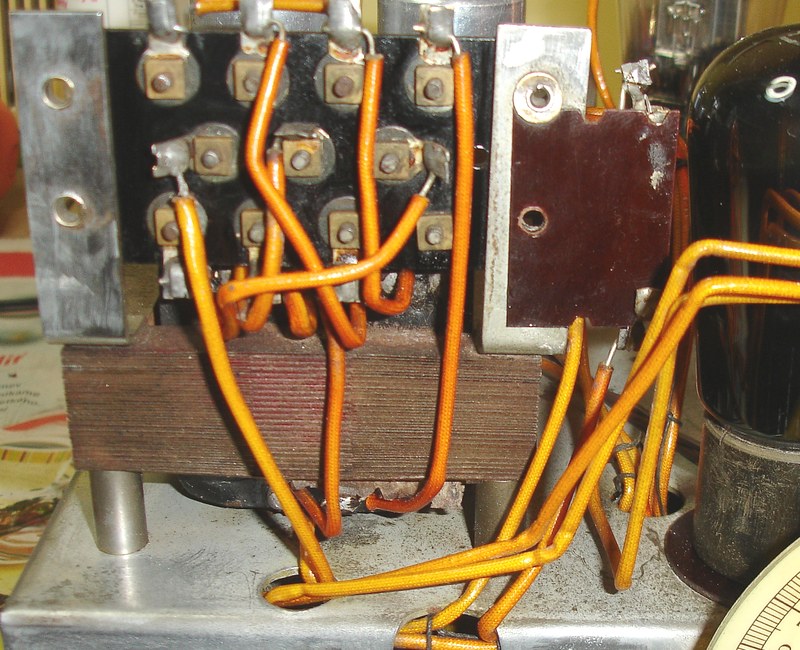

Zadná časť zapojenia sieťového transformátora.

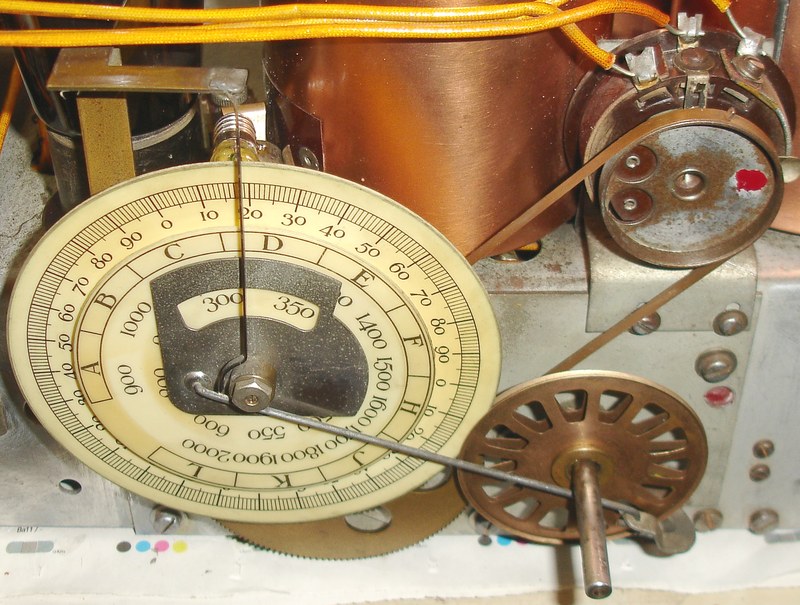

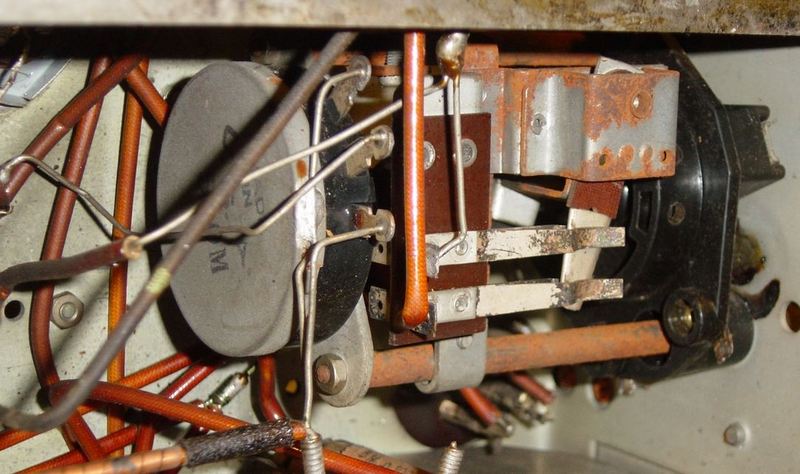

Konštrukcia ladiaceho prevodu spolu v potenciometrom pre riadenie citlivosti.

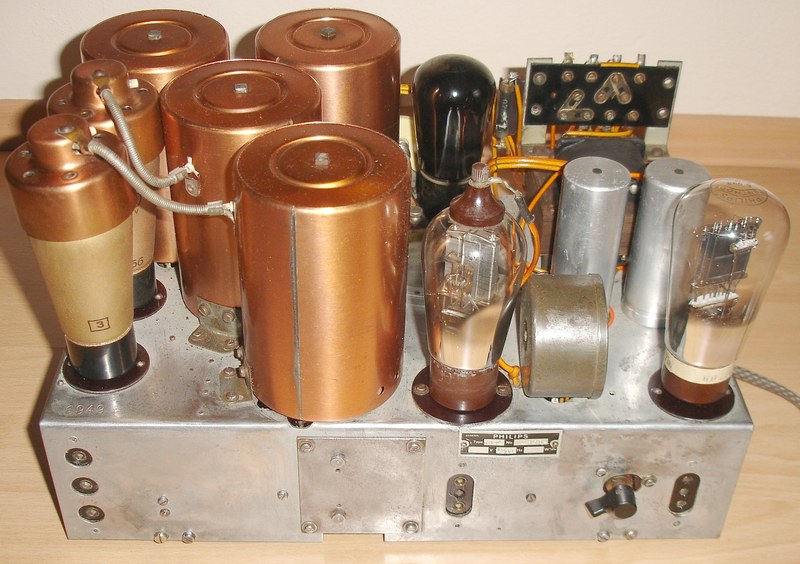

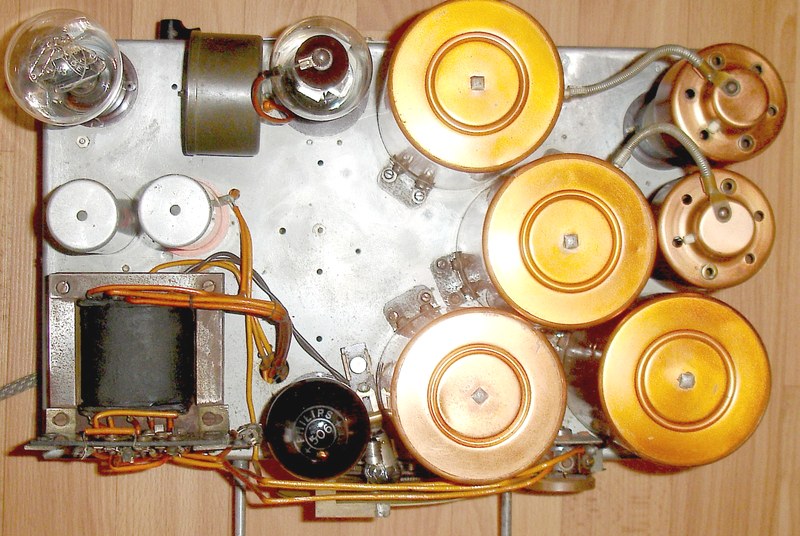

Šasí pri pohľade zhora. Elektrolyty nie sú originálne.

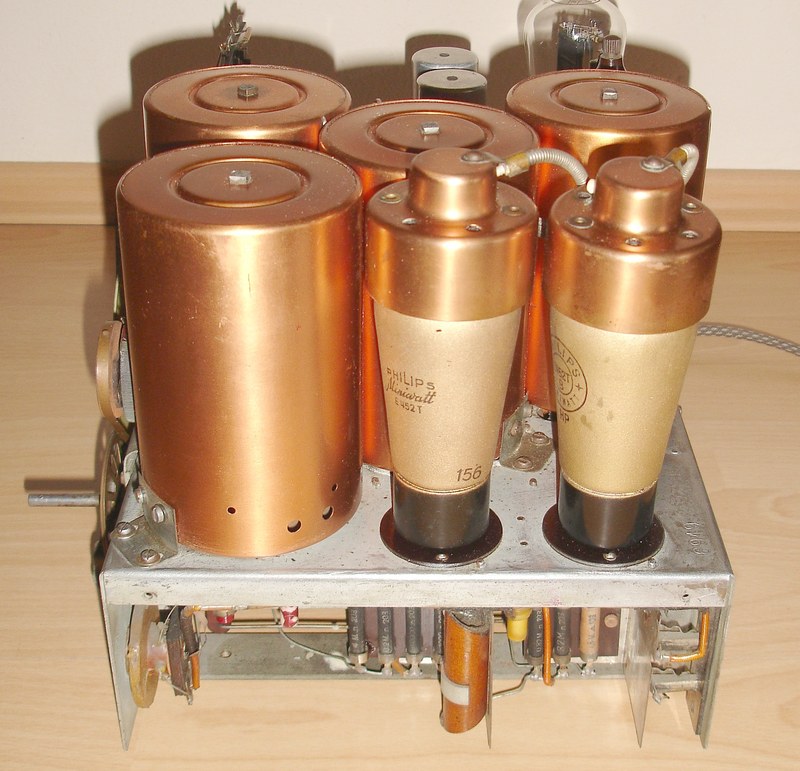

Šasí zozadu.



Šasí zpredu.



Šasí, 2x z boku.

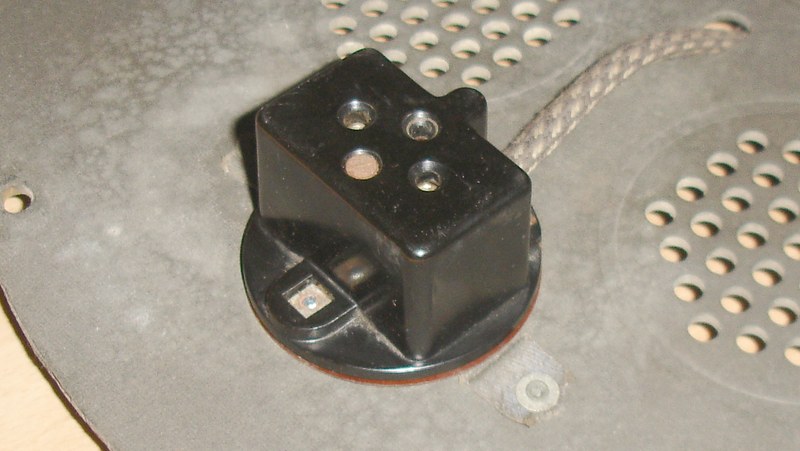

Koncovka pre ukončenie sieťového kábla, ktorá po založení zadnej steny zasunie do dvoch kolíkov.

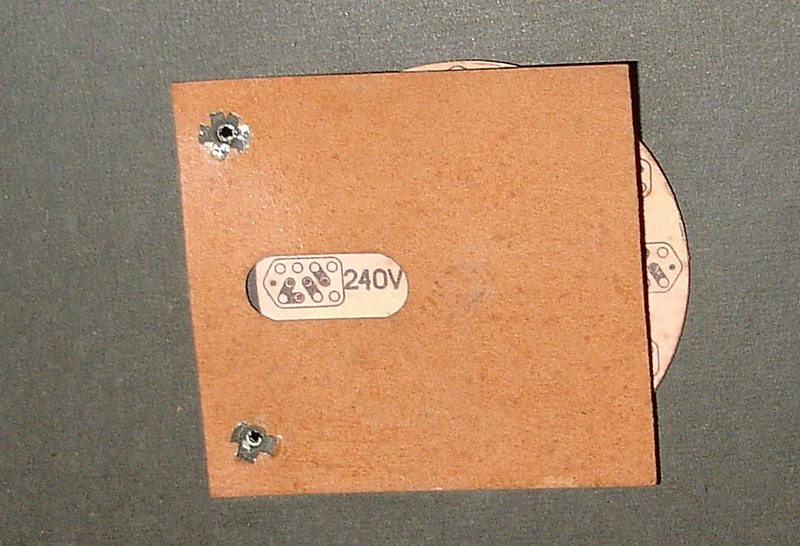

Legenda zvnútra zadnej steny, s nastavením sieťového napätia.

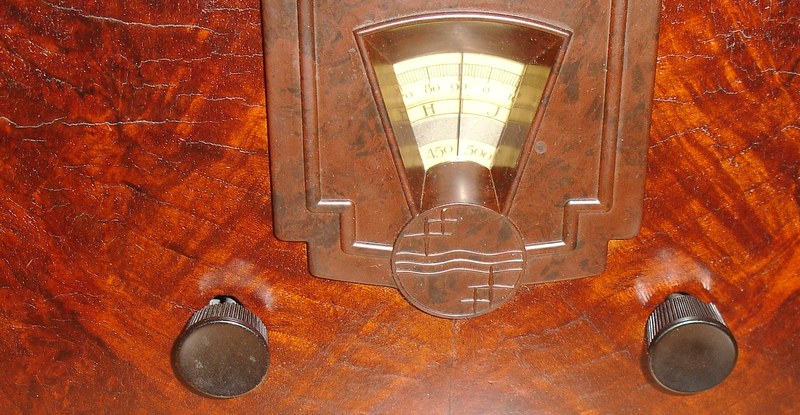

Gombíky a pohľad na stupnicu v bakelitovom rámiku.

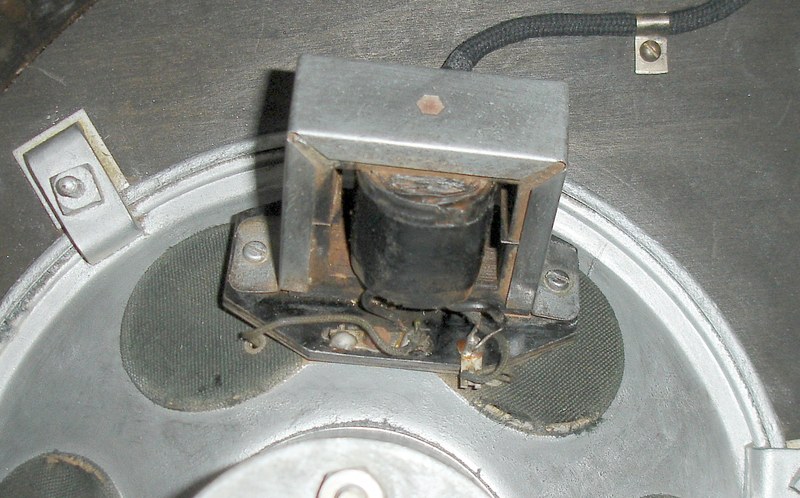

Výstupný transformátor a reproduktor. Otvory sú zakryté tenkou čienou látkou proti prachu.

Potenciometer
Foto E.Pavlík, SR

Philips-634A-potenciometer.pdf
