Tesla T254 a Telefunken 2B54GWK - fotodokumentácia renovaného rádia

Autor: V.Cingel, 5/2014. - Tesla T254 je malé bakelitové rádio, osadené s U-21 elektrónkami, ktoré sa vyrábalo ako licenčný výrobok od firmy Telefunken. Pôvodný model vyrábal Telefunken pod označením 2B54GWK, bol osadený U-11 elektrónkami. Rádio je pomerne jednoduchej konštrukcie, pozor ale, pri oprave používajte oddeľovací izolačný transformátor, nakoľko rádio je priamo pripojené na sieť. V článku sa najprv venujeme rádiu Tesla T254 a ďalej rádiu Telefunken 2B54GWK.

Referencie:

Schéma, Technická služba radio, Řemeslnícke potřeby n.p. ČS přijímače od roku 1945

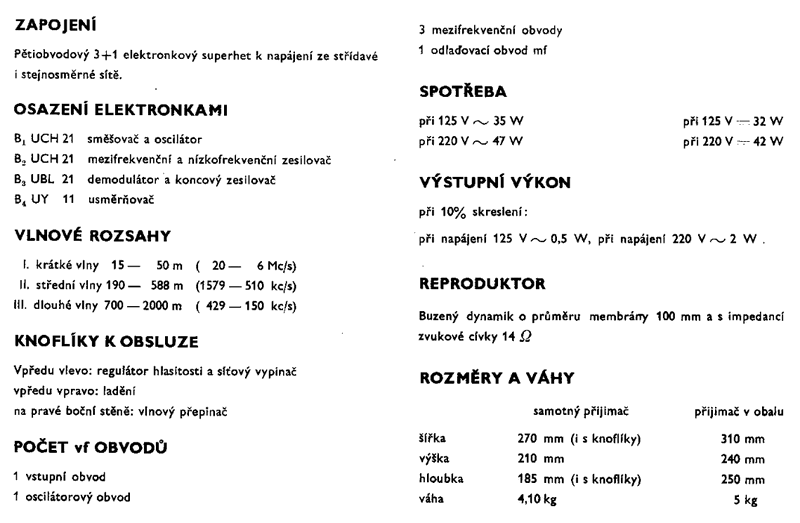

Servisný návod Tesla, n.p. cca 1949

Sken stupnice


Upozornenie: Tento servisný návod je určený prevažne pokročilým zberateľom a opravárom. Autor neručí za žiadne škody, ktoré by mohli vzniknúť čitateľovi z použitia informácií, návodov a postupov uvedených v tomto návode. Pri práci s elektronikou je nutné dodržiavať všetky bezpečnostné predpisy, nakoľko sa pracuje s vysokým sieťovým napätím 230V. Rádio zapínajte do siete len cez oddeľovací izolačný transformátor.

1. Tesla T254

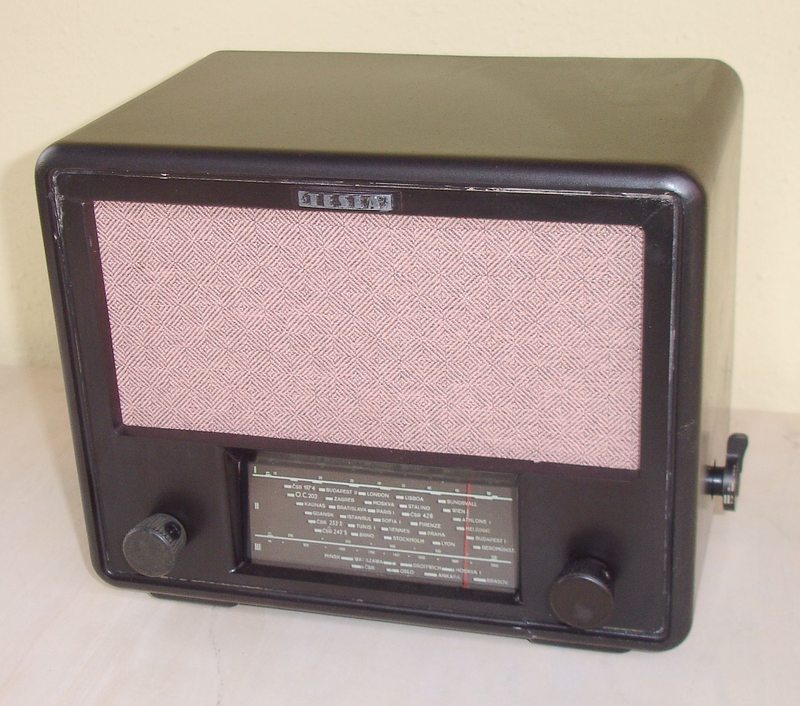

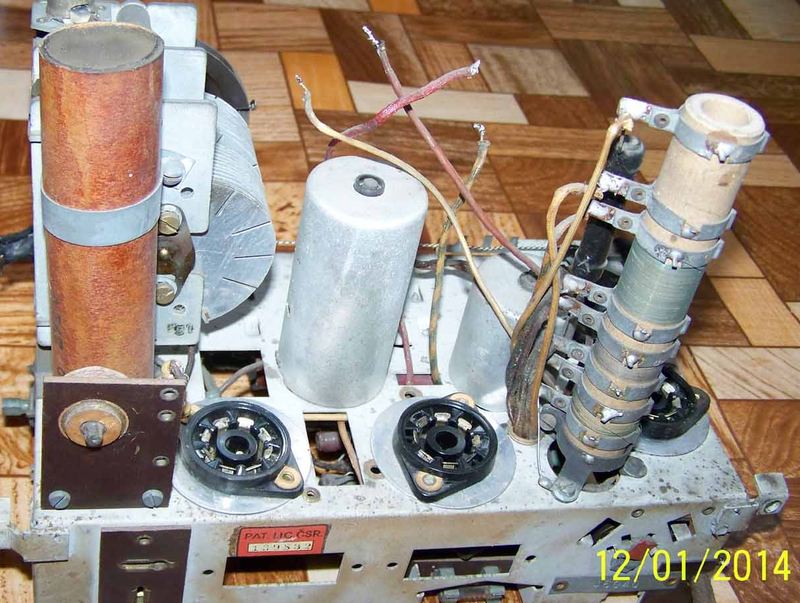

Rádio je umiestnené v izolovanej bakelitovej skrinke, s bakelitovými gombíkami, na vrchu na čelnej strane je hliníkový štítok s nápisom Tesla (foto na konci článku). Z existujúcich fotografií sa usudzuje, že krycia látka (brokát) na reproduktore bola v dvoch vyhotoveniach. Šasí sa našlo tiež vo viacerých vyhotoveniach, skoršie datované, ktoré je nastriekané čiernym lakom alebo pozinkované a diery na pätice sú na veľké U-11 elektrónky, preto sa pre redukciu rozmeru na U-21 pätice použili hliníkové kružky. Novšie vydania mali už pozinkované šasí a pätice pre elektrónky U-21 boli osadené priamo do šasí.


Pri renovácii sú najčastejšie poškodené, alebo úplne vymenené, elektrolytické kondenzátory a veľký kombinovaný zrážací drôtový odpor. V schéme sa uvádza hodnota odporu R1 420 ohmov ale v dvoch prístrojoch sme našli tento odbor s hodnotou 4,1 k a 4,2 k, tj schéma je pravdepodobne zlá a chýba tam jedna 0. Odbor 4k uvádza aj originálna schéma Telefunken (odpor 92).

Elektrolytické kondenzátory sú dva, jeden umiestnený na ladiacom kondenzátore vzadu a jeden naležato vo vnútri prístroja. Popis vyhotovenia a rozmery súčiastok sú v tabuľke na konci toho článku. Často sa elektrolyty vymieňali ze hliníkové Tesla alebo podobné. Pri renovácii skúste vyrobiť papierové repliky a do nich schovať príslušný kondezátor, napr. 20-33 mikro/350V.

Na ďalšom obrázku je originálny elektrolyt [Foto: J.Skoček, ČR]



[Foto: J.Skoček, ČR]

Pri oprave sme jednu takúto repliku vyrobili a elektrolyt sa pripevnil dovnútra prístroja, pomocou plechového pásika.

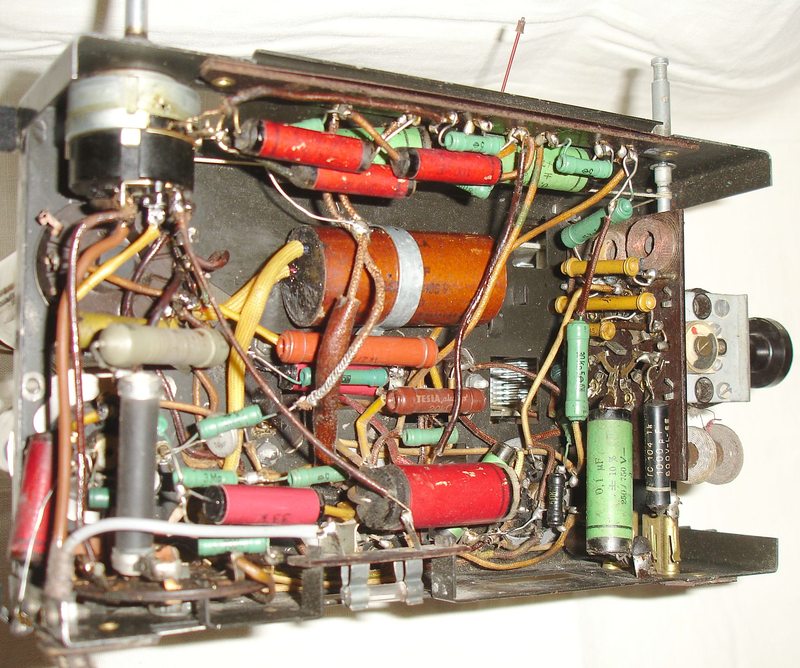

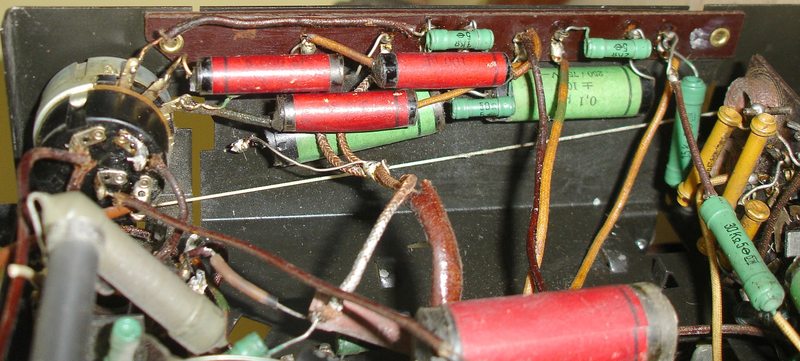

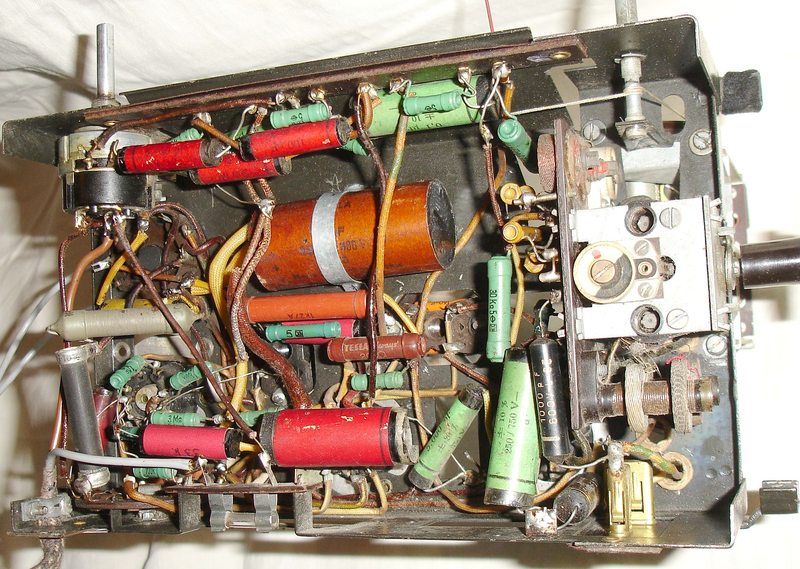

Na ďalších obrázkoch je detailný pohľad pod šasí, kde sme sa pokúsili upratať a vymeniť súčiastky, ktoré boli pri náleze v dezolátnom stave a vymenili sa za originálne alebo podobné repliky.

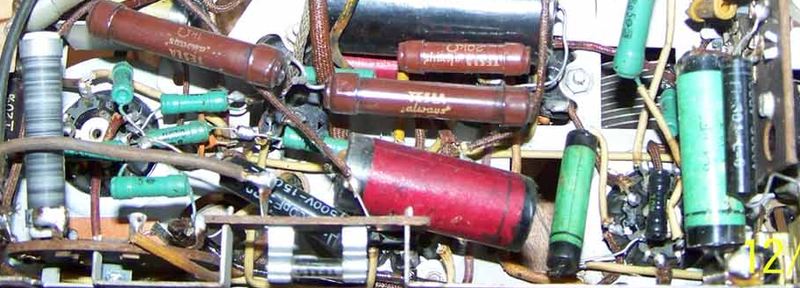

Neorginálny je len elektrolyt, prívodný kábel, žlté bužírky a vodorovne umiestnený odpor 1k2 (pôvodný je Tesla Always, na hornom obrázku poskladaný z dvoch tmavohnedých odporov 1k v sérii)

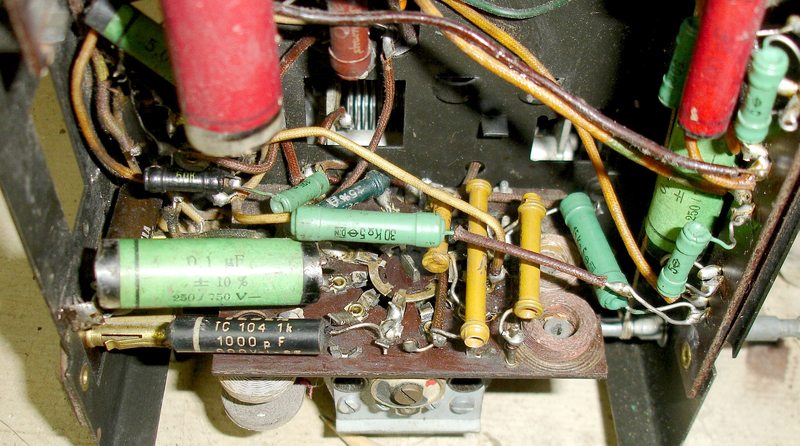

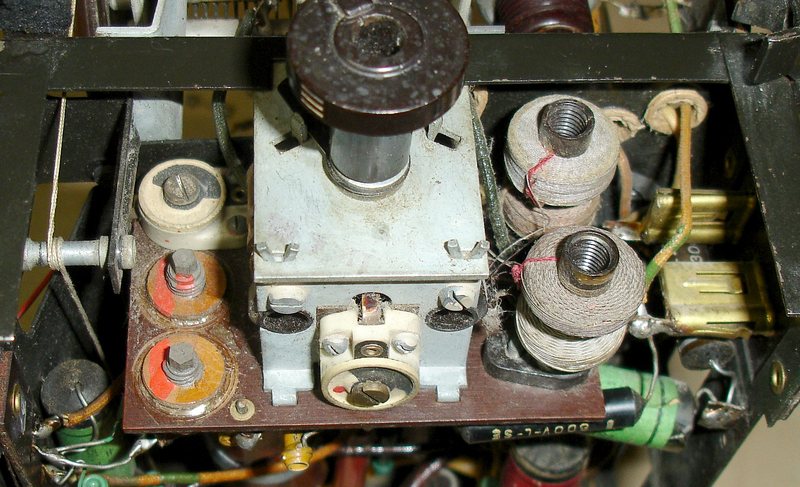

Prinášame fotografie aj súčiastok umiestnených na bočnom paneli a okolo vlnového prepínača.

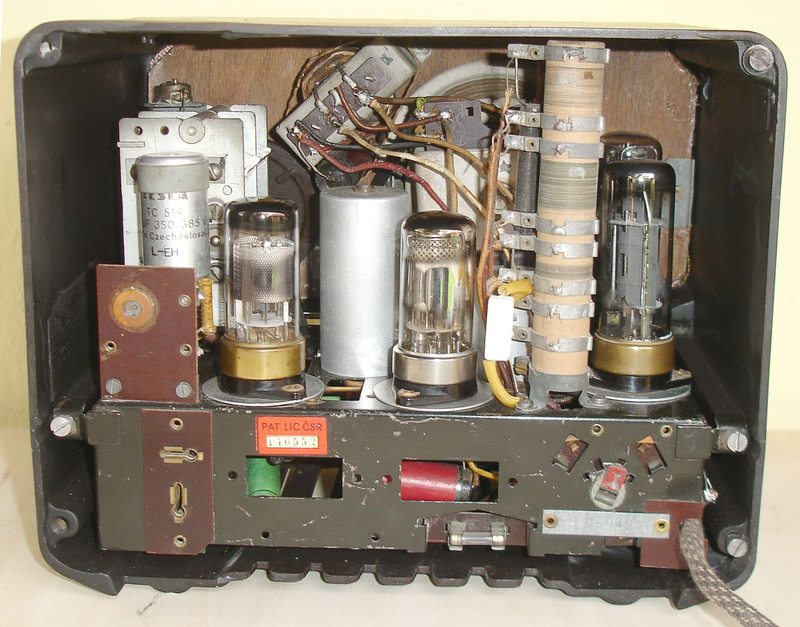

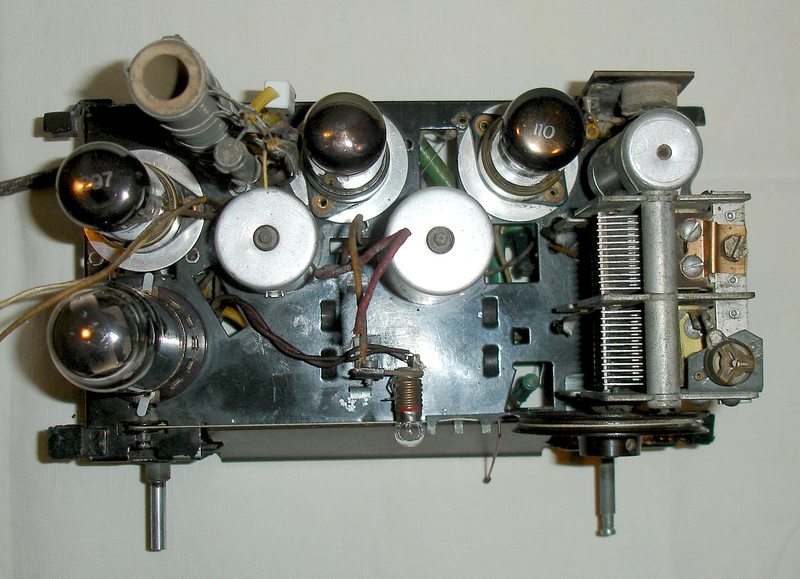

Na ďalších obrázkoch je pohľad na šasí po celkovej oprave, kompletizácii, pred vložením do skrinky.
Spodná sekcia drôtového odporu bola prerušená a chýbal odporový drôt a teda sa ju nepodarilo opraviť, tak sa prispájkoval nový keramický odpor.





Na pôvodne získanom prístroji nebol originálny brokát, tak sme našli veľmi podobnú repliku.
Na internete nájdete veľa fotografií, kde môžete nájsť ako vyzeral pôvodný brokát.



Dve vyhotovenia štítkov, pre Tesla a Telefunken (článok ďalej). Na obrázkoch je nakreslené zapojenie okolo reproduktora a VT.


Reproduktor je budený, odpor budiaceho vinutia ccaa 5k, priemer reproduktoru 105mm.
Odpor primárneho vinutia VT je cca 270 ohmov.

V nasledovných tabuľkách uvádzame rozmery a typ jednotlivých súčiastok. Zíde sa to pri oprave a výrobe replík alebo nahradení podobnou súčiastkou.

Odpory

RHodnotaRozmeryPopis
R14,1 k / 4WViď obrázokDrôtový na spoločnom teliesku
R2710 / 10WViď obrázokDrôtový na spoločnom teliesku
R3190 /4 WViď obrázokDrôtový na spoločnom teliesku
R4120 / 4WViď obrázokDrôtový na spoločnom teliesku
R575 Ω / 4Wpr. 8 x 48Čierny, drôtový, Allways, na teliesku zboku
R675 Ω / 4Wpr. 8 x 45Čierny, drôtový, plechové objímky na okrajoch
R750 Ω / 2Wpr. 8 x 44Šedý, smalt, drôtový
R850 kpr. 4 x 16Čierny
R9125 Ωpr. 4 x 16Zelený
R1015 kpr. 8 x 48Zelený
R111,5 Mpr. 4 x 16Zelený
R12M 1pr. 4 x 16Zelený
R135 k / 0,5Wpr. 8 x 48Zelený
R143 Mpr. 4 x 16Zelený
R1550 Ωpr. 4 x 16Zelený
R16M 5 potencHriadeľ pr. 6Kombinovaný s vypínačom
R17M 1pr. 4 x 16Zelený
R18M 1pr. 4 x 16Zelený
R191 kpr. 4 x 16Zelený
R20M 7pr. 4 x 16Zelený
R21M 2pr. 4 x 16Zelený
R2220 k / 1Wpr. 7 x 30Tmavohnedý
R2330k / 1Wpr. 7 x 30Zelený
R241 kpr. 4 x 16Zelený
R252 k pr. 4 x 16Zelený
R262 k / 1Wpr. 8 x 48Tmavohnedý,
Zložený z dvoch Allways odporov /1W v sérii

Kondenzátory

CHodnotaRozmeryPopis
C150 ppr. 4 x 20Oker, keramická trubička
C25 n /1000Vpr. 10 x 26Čierny, plast, asfalt
C31 n /600Vpr. 7 x 32Čierny, plast, asfalt
C440 p, trimerpr. 17Biely, keramika
C56 ppr. 4 x 18Tmavozelený, keramická trubička
C630 p, trimerMedené pliešky, sľuda
C7Ladiaci
C850 ppr. 12 x 10Oranžový, keramický hrnček
C930 p, trimerpr. 14Plechový krúžok, otočný, mosadz
C10Ladiaci
C1130 ppr. 4 x 19Oker, keramická trubička
C12200 ppr. 4 x 30Oker, keramická trubička
C13390 ppr. 4 x 42Oker, keramická trubička
C1440 p, trimerpr. 17Biely, keramika
C15160 ppr. 4 x 25Oker, keramická trubička, v MF
C16160 ppr. 4 x 25Oker, keramická trubička, v MF
C1710 n/500-3000Vpr. 15 x 47Svitkový, žltý, sklo, asfalt
C185 n/250-750Vpr. 8 x 36Svitkový, zelený, sklo, asfalt
C19M1 /500-1500Vpr. 18 x 46Svitkový, červený, sklo, asfalt
C20M1 /250-750Vpr. 13 x 42Svitkový, zelený, sklo, asfalt
C21160 ppr. 4 x 25Oker, keramická trubička, v MF
C225 n /500-1500Vpr. 8 x 32Svitkový, červený, sklo, asfalt
C235 n /500-1500Vpr. 8 x 32Svitkový, červený, sklo, asfalt
C2440 µ/275V ?pr. 28 x 115Elektrolyt, papier, asfalt
C2510 n /500-1500Vpr. 8 x 30Čierny, plast, asfalt
C2650 ppr. 13 x 2Kovový krúžok, Tesla Always
C27100 p/500-1500Vpr. 8 x 32Svitkový, červený, sklo, asfalt
C28200 p/500-1500Vpr. 8 x 32Svitkový, červený, sklo, asfalt
C2925 µ/275Vpr. 28 x 115Elektrolyt, papier, asfalt
C302 n /1500Vpr. 8 x 32Čierny, plast, asfalt
C31M1 /500-1500Vpr. 18 x 46Svitkový, červený, sklo, asfalt, na V.trafe
C32M1 /250-750Vpr. 13 x 42Svitkový, zelený, sklo, asfalt
C33M1 /250-750Vpr. 13 x 42Svitkový, zelený, sklo, asfalt


2. Telefunken 2B54GWK

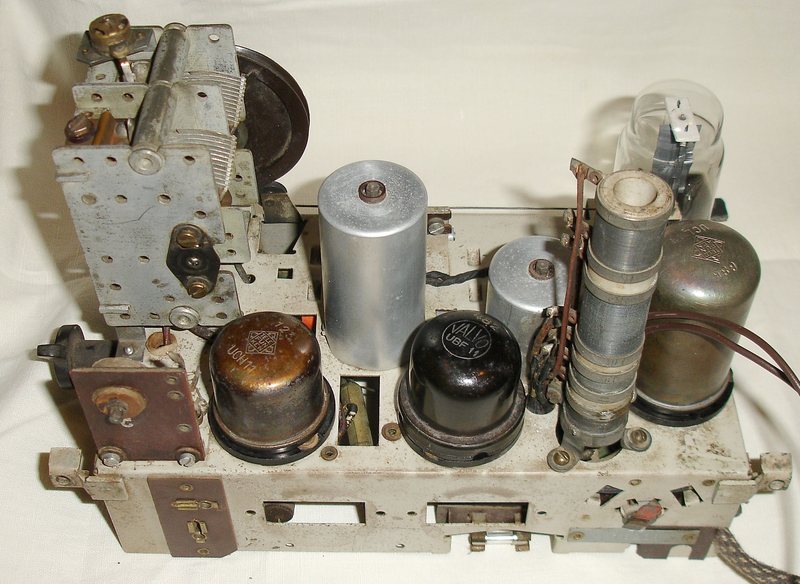

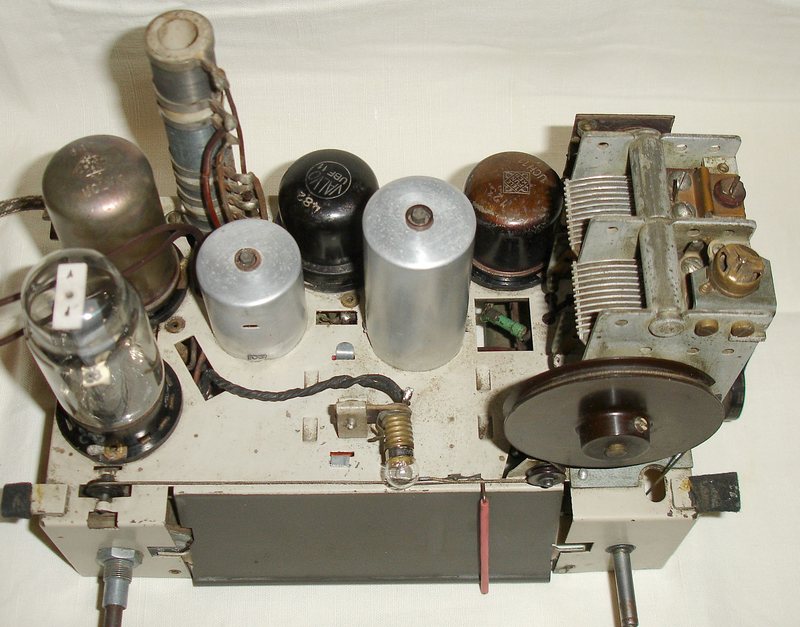

Rádio je navlas rovnakej konštrukcie ako Tesla T254, avšak je osadené staršími elektrónkami, radu U-11.

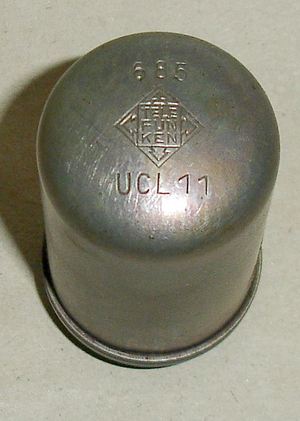

V tomto konkrétnom exemplári sme našli veľmi vzácnu kovovú elektrónku UCL11, podľa diskusie s kolegami z Nemecka, pravdepodobne ide o pár prototypových kusov, ktoré sa vyrobili pred výrobou klasickej sklenenej ECL11.

Pri oprave a skontrolovaní všekých drôtových odporov sme namerali tieto hodnoty žeraviaceho okruhu, za studena: odpor celkového obvodu pri prepnutí na 220V bol cca 1005 ohmov (245 elektrónky, a sériový odpory R86 bol 760 ohmov. Odpor primárneho vinutia VT bol 275 ohmov.

Ako v prvom prípade Tesly, aj tu sme vyrobili repliku valcového eletrolytického kondenzátora, umiestnili sme ho pod šasí. Kondenzátor na ladiacom kondenzátore sme vynechali. Boli tiež vyrobené repliky aj svitkových kondenzátorov, polepili sa červeným a žltým papierom aby sa podobali originálnym kusom.

Na obrázkoch je zobrazené všetko dôležité, čo by ste potrebovali pre opravu a renováciu.
