Tesla, Melodic I, Melodic II (Rádio)
Katalógy
Názov Melodic I, Melodic II
Model
Výrobca Tesla
Výrobaod 1948 do 1949
TypRádio
Vlnové rozsahy DV, SV, KV

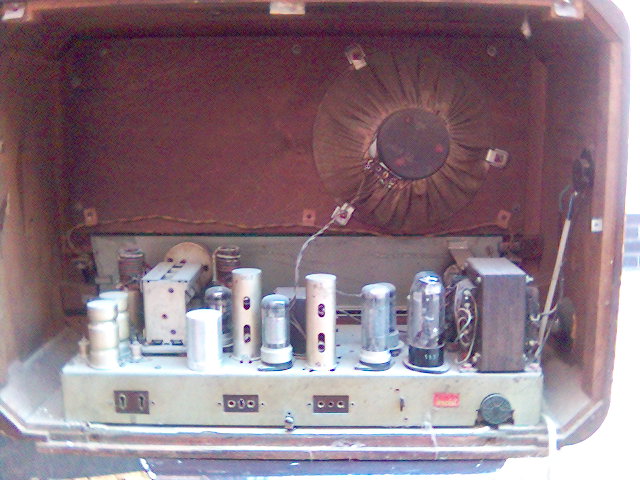

OsadenieECH21, EF22 x 2, EBL21, EM11, AZ11
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V3D0M)
Servisný návod, Schéma, Návod na obsluhu
VariantyMelodic II, má malé zmeny v schéme.
PopisSedemobvodový superhet, MF: 468kHz, napájanie striedavým prúdom od 110V do 245V. Výroba Tesla Praha Hloubětín, n.p.
ReferenciaE.Kottek: Čsl.rozhlasové a televízní přijímače I.
Vytvorené: 10.3.2006
