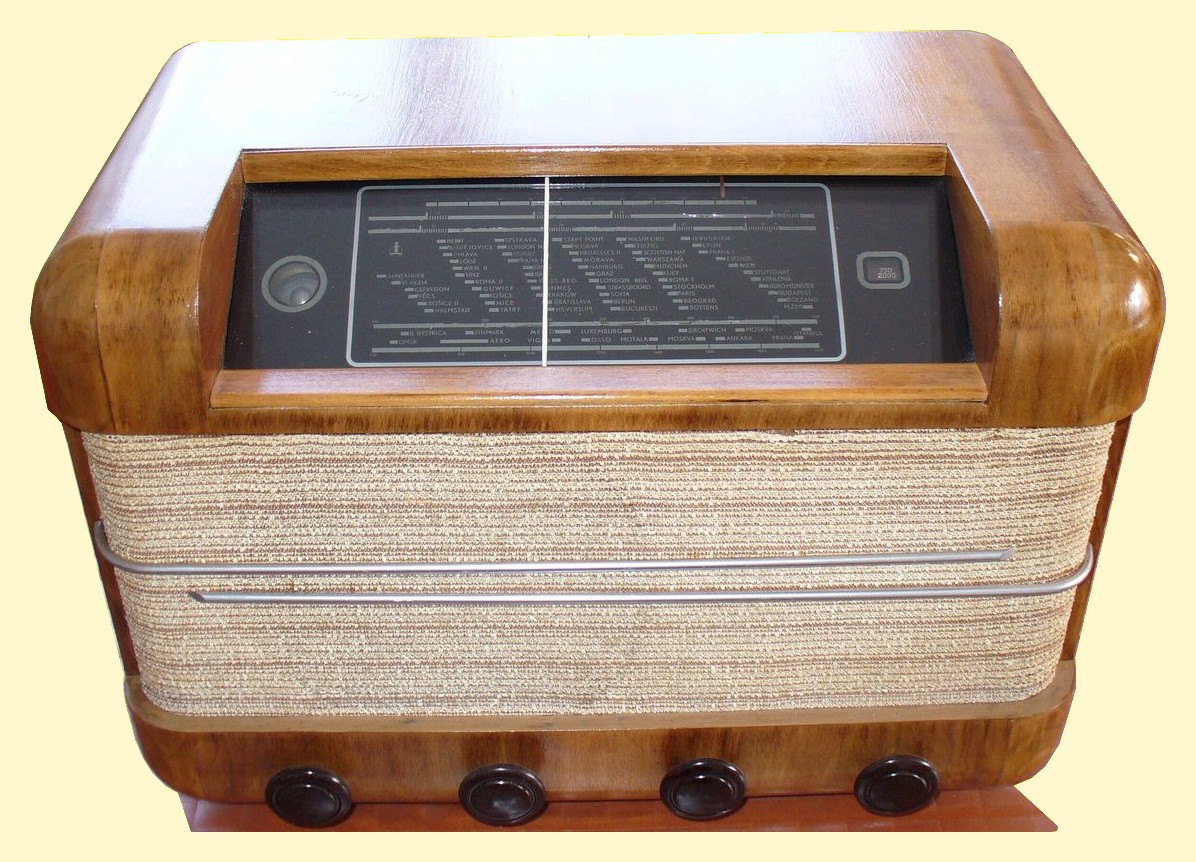

Iron, Kvinta (Rádio)
Katalógy
Názov Kvinta
Model
Výrobca Iron
Výrobaod 1948 do 1949
TypRádio
Vlnové rozsahy DV, SV, KV

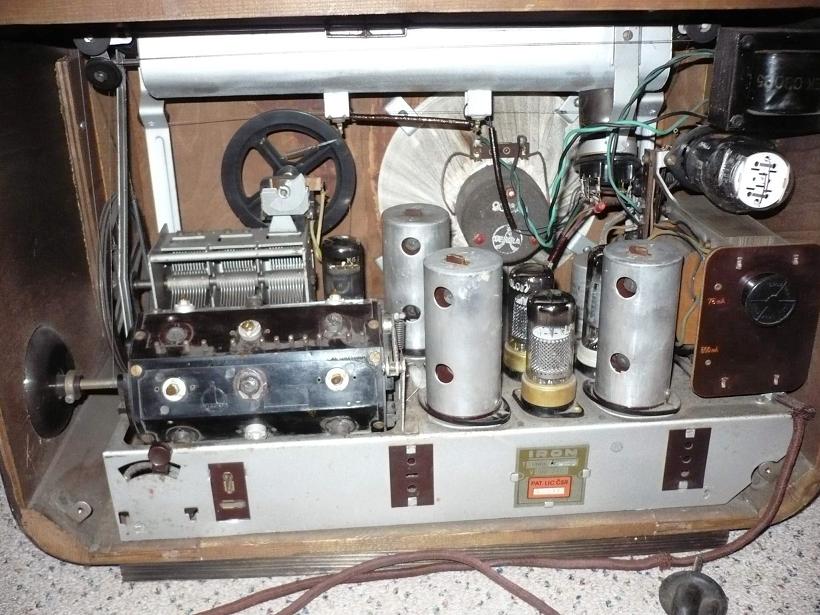

OsadenieECH21, EF22 x 3, EBL21, EM11, AZ11
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V4H2M)
Servisný návod, Schéma
VariantyMožné osadenie aj s AZ1. Pozri tiež Tesla Kvinta (po znárodnení)

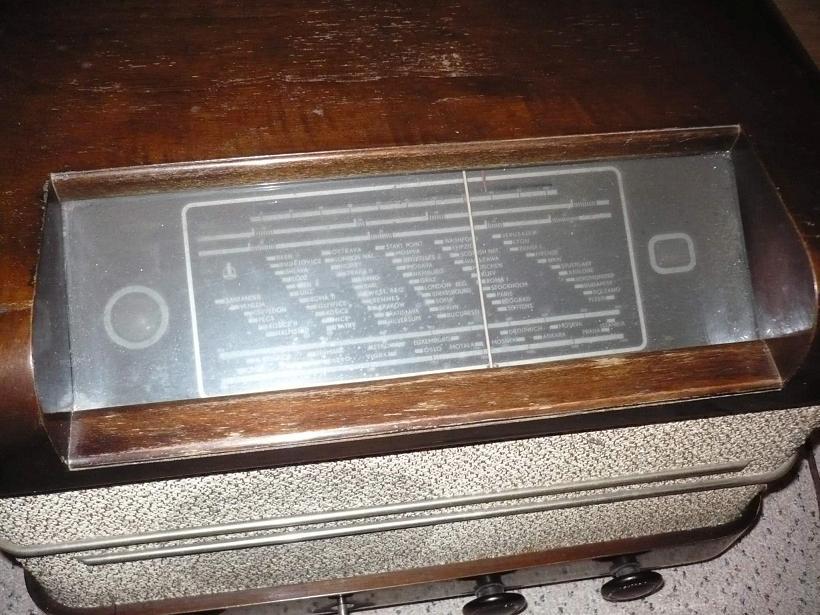

Popis8-obvodový superhet, s pásmovým filtorm, 2mf zosilňovače, KV lupa, karusel, striedavý prúd, sklenená stupnica so stanicami a m, dynamický reproduktor.
ReferenciaKatalóg. Miloš Endler ČR, Foto Břetislav Grepl, ČR, V.Cingel SR a http://tatraplan1.wz.cz/
E.Kottek: Čsl.rozhlasové a televízní přijímače I.
Vytvorené: 1.1.2007
