Tesla, T566 (Rádio)
Katalógy
Názov T566
Model
Výrobca Tesla
Výrobaod 1946 do 1946
TypRádio
Vlnové rozsahy DV, SV, KV
OsadenieACH1, 6B8G, EF11, EM11, EL11, AZ11
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V2D0M)
Servisný návod, Schéma, Postup renovácie, Dobový letáčik
VariantyRádio vychádza z prijímačov Telefunken 166 WK a jeho povojnovej verzie T566. Použitie nožičkovej elektrónky ACH1 vypovedá o snahe využiť skladové zásoby. Namiesto EF11 niekedy môže byť EF13.

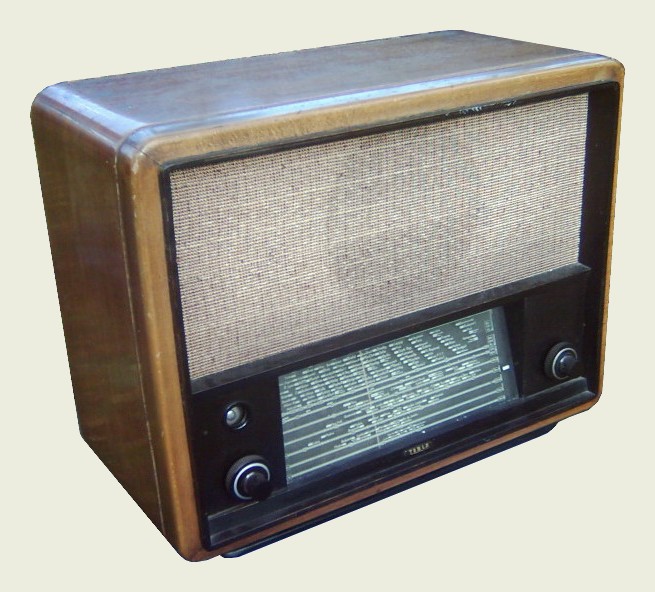

Popis6-okruhový superhet (MF 468 kHz) na striedavý prúd, 8 vlnových rozsahov s rozprestreným KV ladením. Drevená skriňa 600 x 435 x 313 mm, ozdobný nápis, sklenená stupnica v metroch aj v kHz s menami vysielačov, dynamický reproduktor 22 cm.
ReferenciaE.Kottek: Čsl. rozhlasové a televízní přijímače I., Letáčik Tesla, n.p.

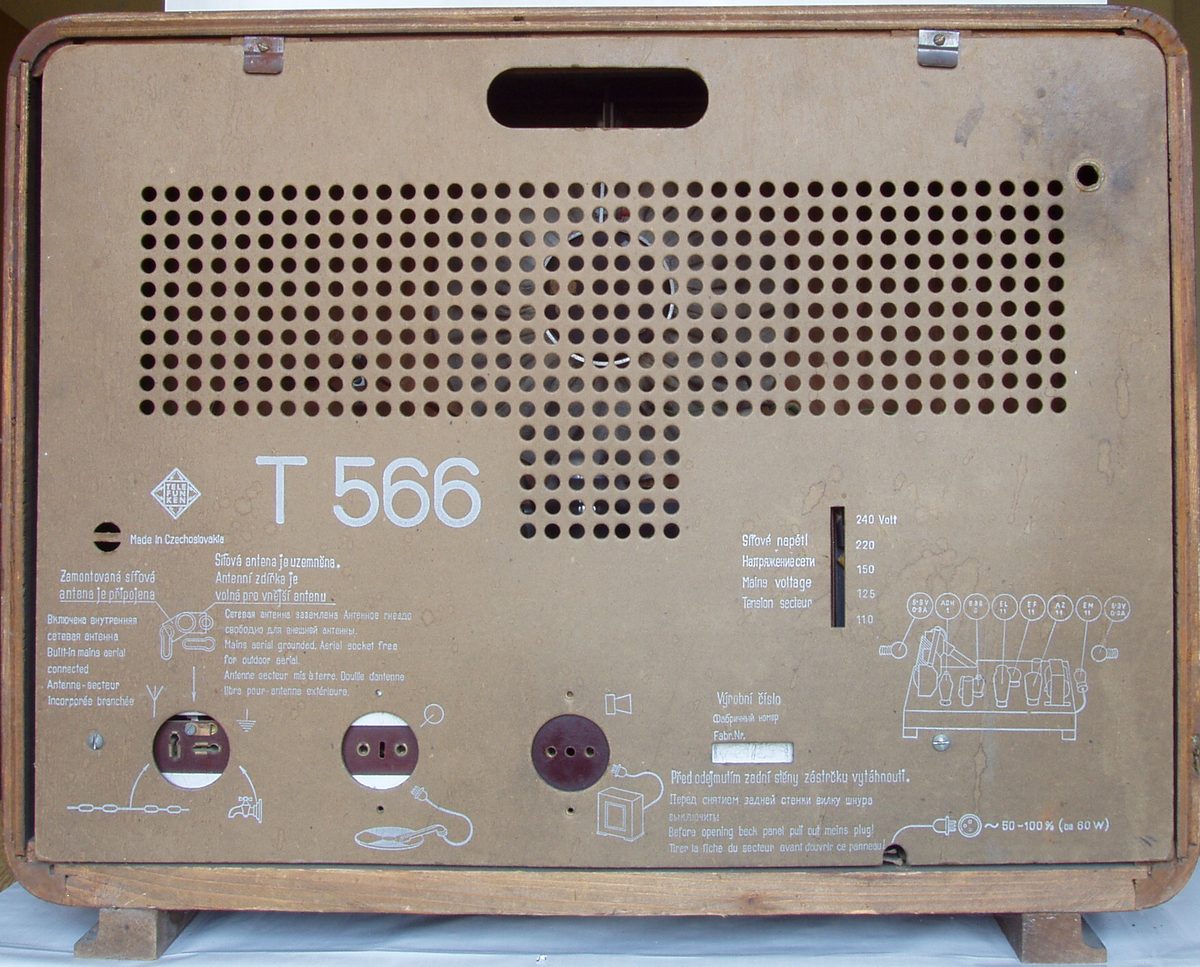

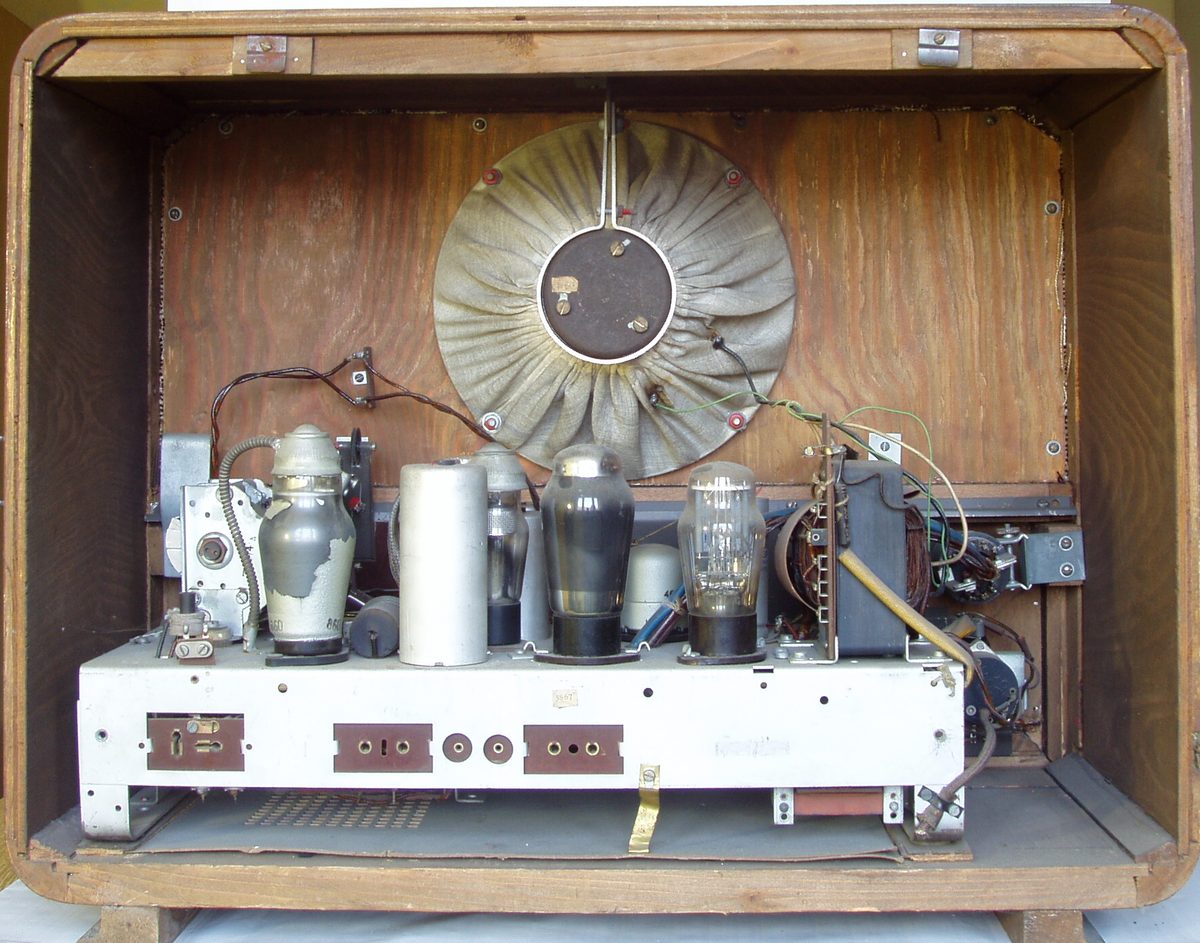

Foto 2x: V.Koza, ČR
