Tesla, Harmonie II (Rádio)
Katalógy
Názov Harmonie II
Model
Výrobca Tesla
Výrobaod 1949 do 1950
TypRádio
Vlnové rozsahy DV, SV, KV

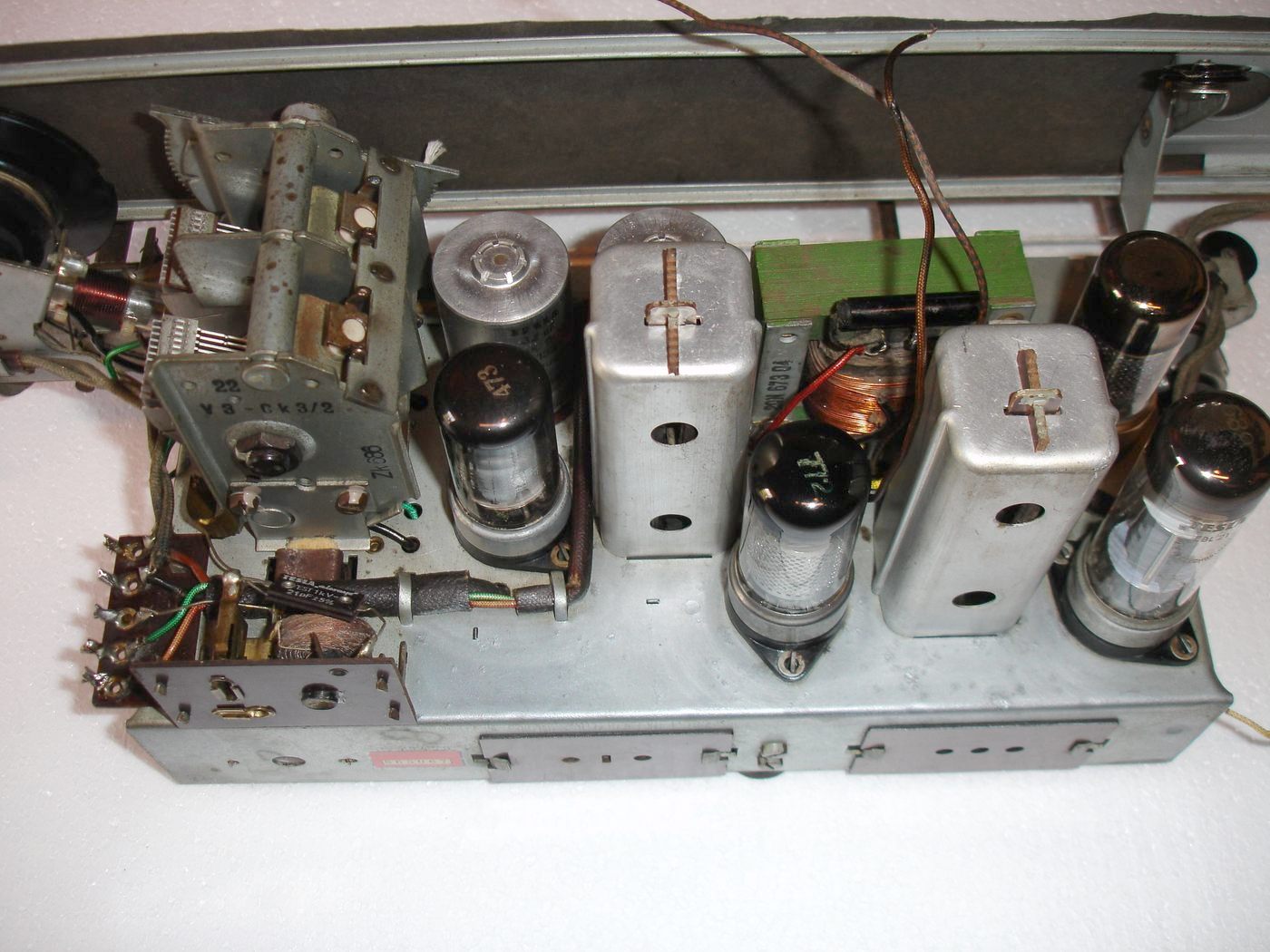

OsadenieECH21, EF22 x 2, EBL21, AZ11
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V4D0)
Servisný návod, Schéma, Postup renovácie
VariantyPrvá séria prijímačov označená Harmonie mala magické oko EM11. Existuje aj variant stupnice s novým rozdelením vysielačov.

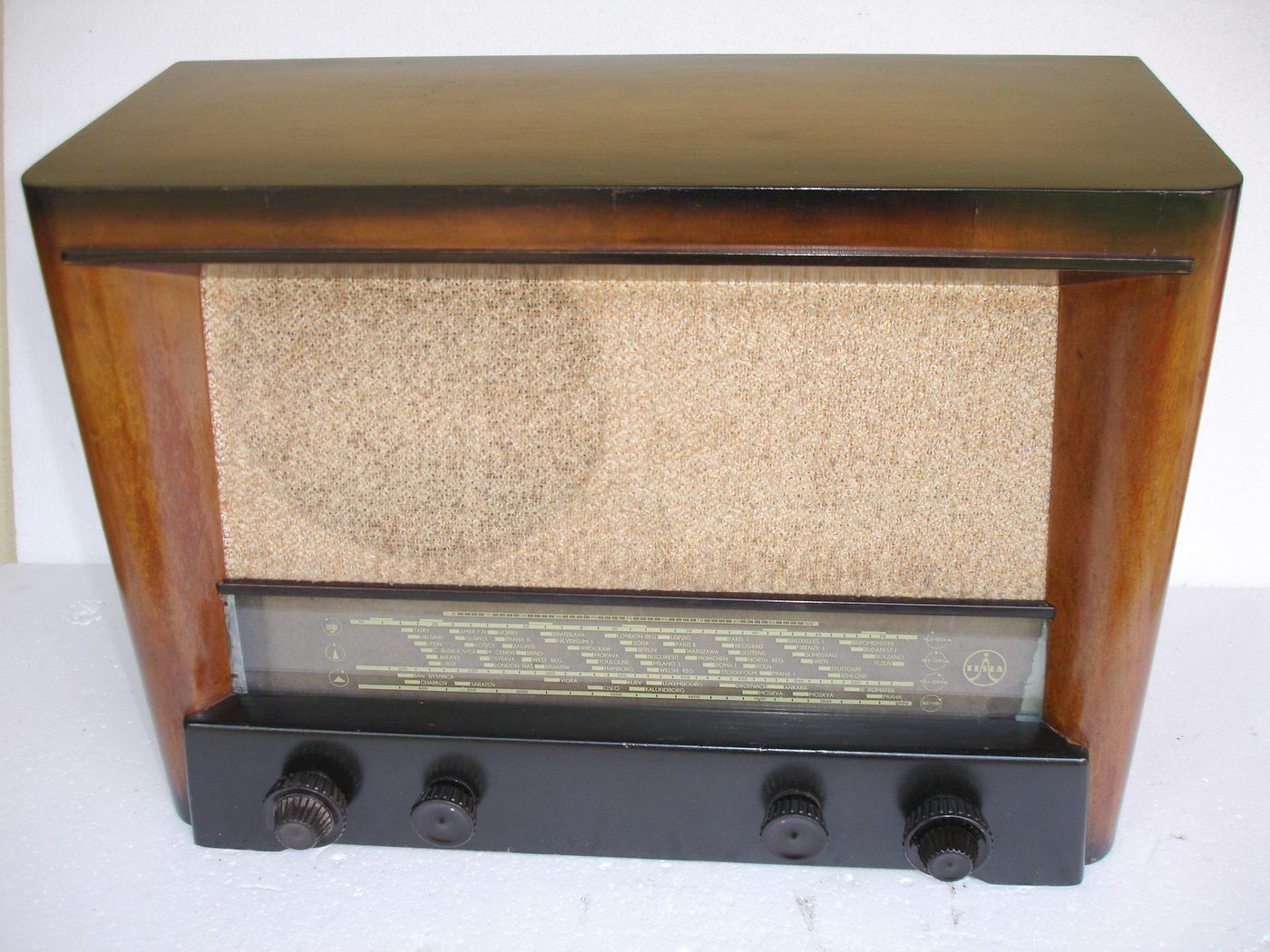

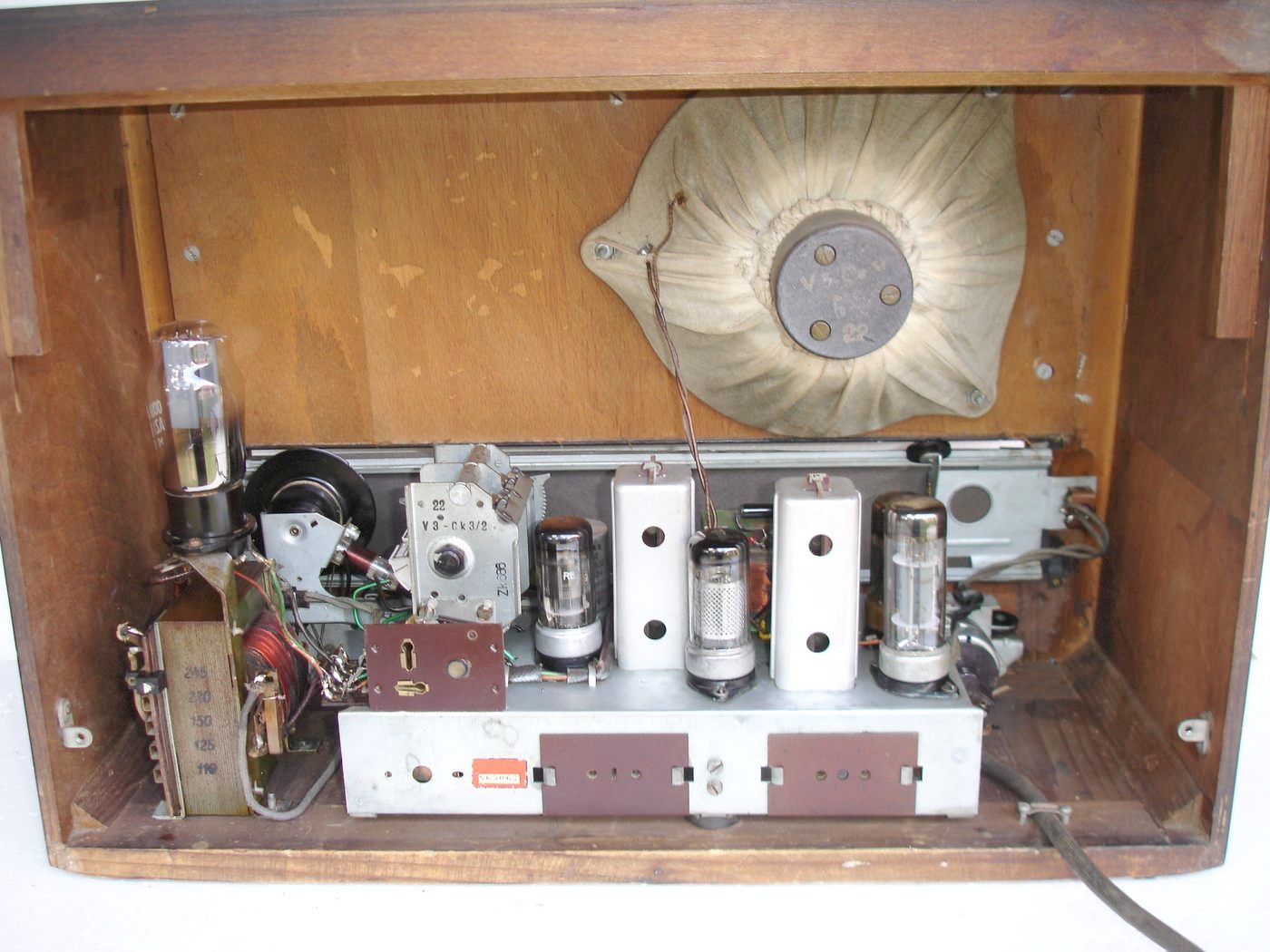

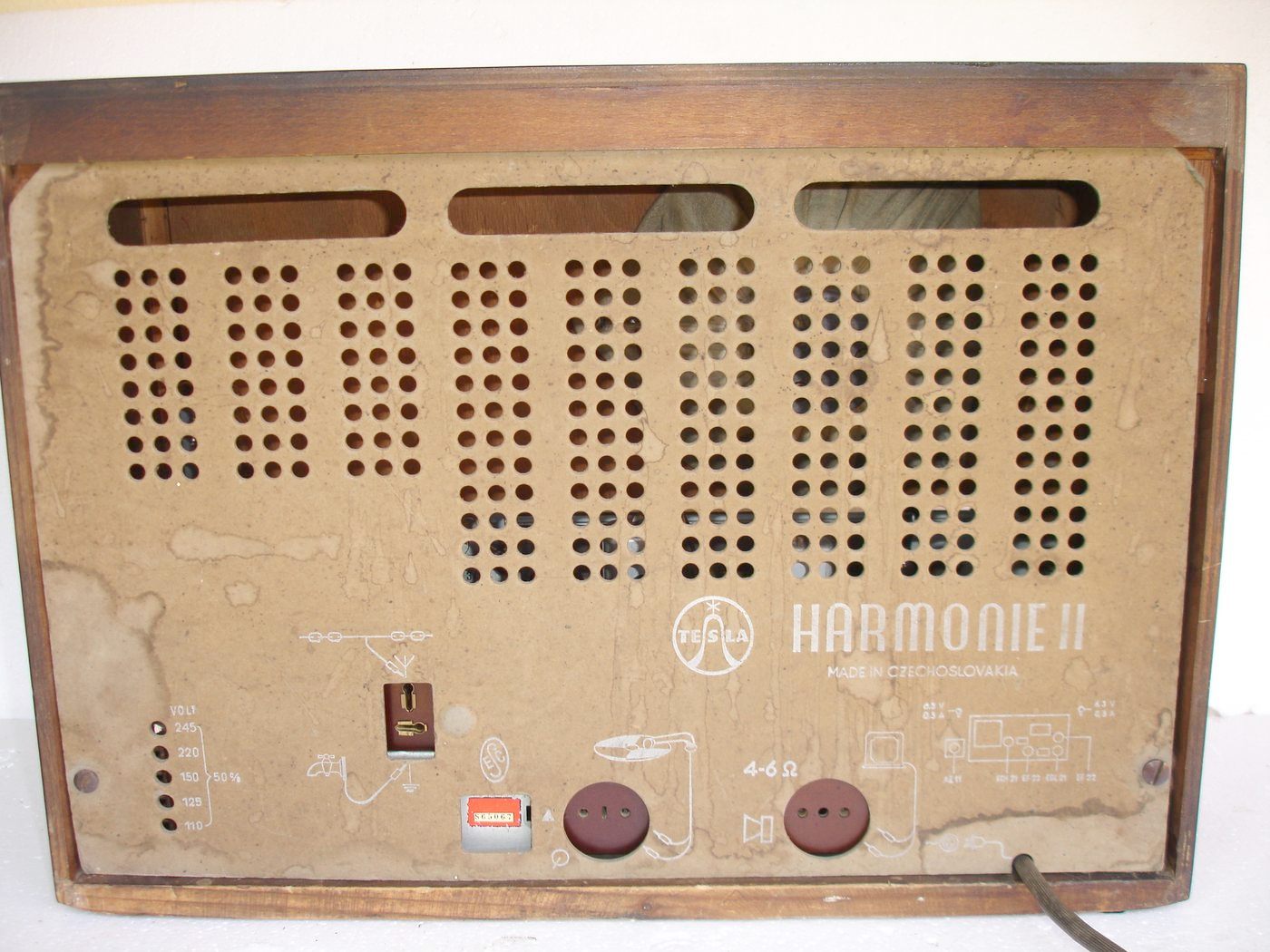

Popis6-okruhový superhet (MF 468 kHz) na striedavý prúd. Drevená skriňa 524 x 378 x 215 mm, sklenená stupnica v metroch s menami vysielačov. Dynamický reproduktor 20 cm, pásmové ladenie na KV, vývody pre gramofón a ďalšie repro.
ReferenciaE.Kottek: Čsl. rozhlasové a televízní přijímače I,
Foto: V.Cingel SR. Text: M.Laco
