Rektra RA97 - fotoalbum z renovácie

Poznámky k fotografiám.

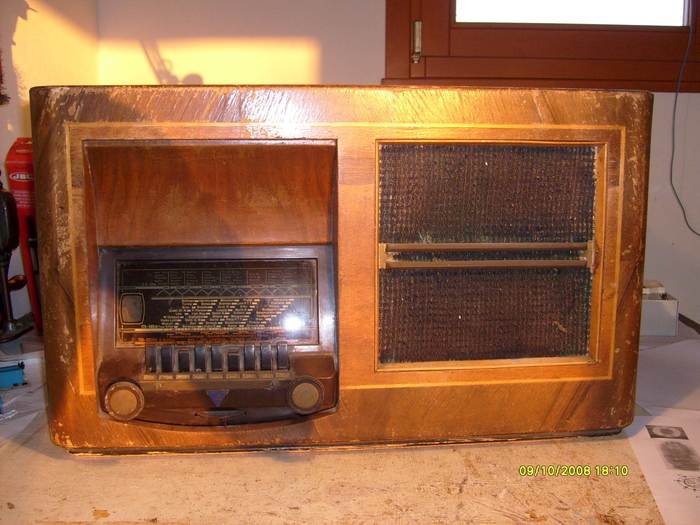

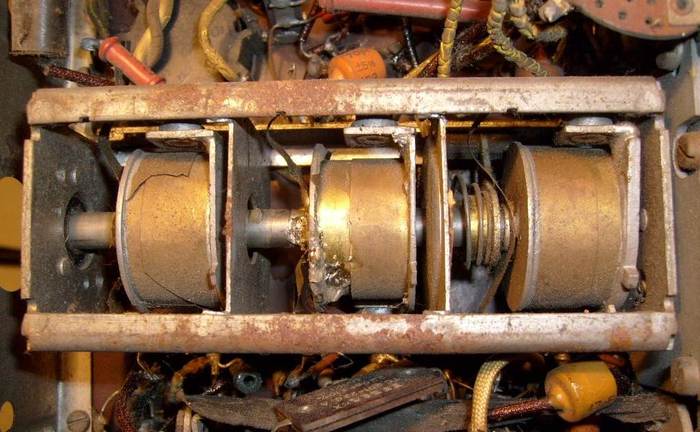

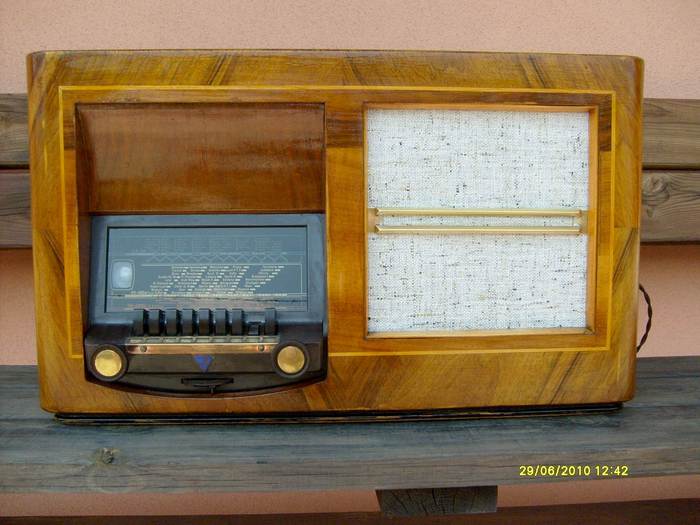

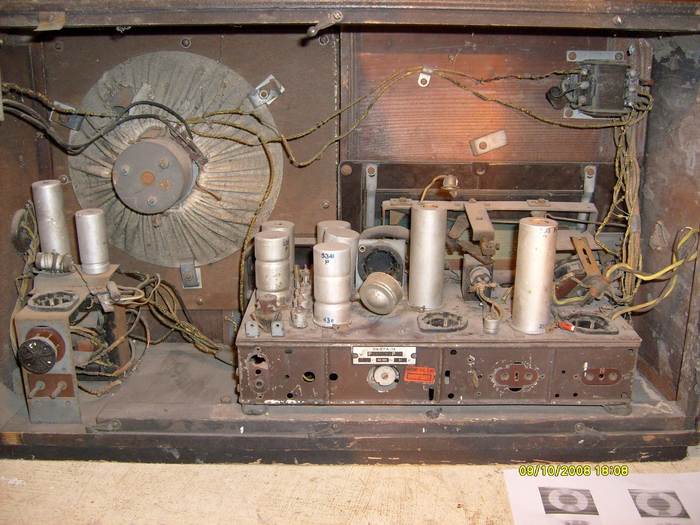

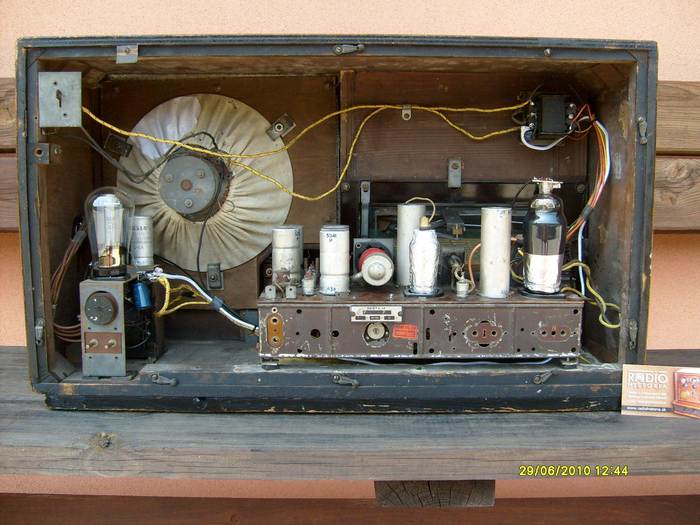

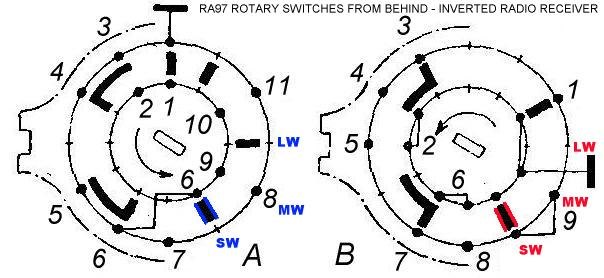

Pán Anton Limena (Italy) získal toto rádio na internetovej aukcii, lenže po doručení a overení stavu v akom je, zistil, že špeciálny ladiaci kondenzátor tzv. hrnčekového typu bol totálne pokazený, skorodovaný (pozri obrázok). Na Aukre sa však ako zázrakom objavil presne takýto náhradný kondenzátor, tak sme neváhali a po zakúpení sme ho poslali do Talianska. Rádio je už zrenovované, perfektne hrá, na fotografiách si môžete všimnúť celú výmenu porušenej Philipsovej "plastovej" drôtovačky. Priložená je aj fotografia zo zaujímavej pomôcky: papierová šablónka, ktorá sa pripojí k oske prepínača a na nej sú fixkou nakreslené polohy jednotlivých vlnových rozsahov. Všimnite si aj dátumy fotiek pri nákupe rádia (rok 2008) a nové fotky po renovácii (2010) - niekedy to jednoducho rýchješie nejde :)

Ďakujeme p.Limenovi za fotografie a "reklamu" na www.radiohistoria.sk a poslanie suborov (v anglictine) pre nastavovanie prístroja

RA97_KEYS_TLACITKA.PDF RA97_ALIGN_NASTAVENIE.PDF

Poznámky k ladeniu a nastavovaniu (volne preložené z dokumentov).

Prevzaté z "Supplement to the Wireless & Electrical Trader, Dec. 2, 1939”

Automatické ladenie - nastavenie

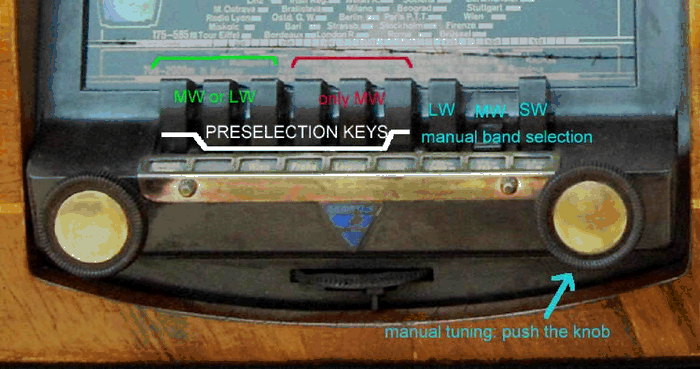

Prvých šesť tlačidiel, zľava doprava, sú pre výber stanice. Zostávajúce tri tlačidlá sú pre ručné prepínanie vlnového pásma. Zo šiestich tlačidiel, prvé tri môžu byť upravené pre stredné vlny (MW) alebo dlhé vlny (LW), zostávajúce tri sú pre len pre stredné vlny. Ak chcete nastaviť stanicu na dané tlačítko (bez zmeny vlnového rozsahu, na ktorý je tlačítko nastavené), použite nástroj, ktorý je uložený v otvore v zadnej časti prijímača v ľavom hornom rohu. Stlačte tlačítko, ktorej sa ladenie týka, a vložte nástroj do otvoru pod klávesnicou, priamo pod daným tlačítkom.



Otočte nástrojom, až zaskočí s hlavou nastavovacou skrutkou (to môžete pocítiť), potom točne vpravo alebo vľavo, kým sa nenaladí želaná stanica a indikátor vyladenie ukáže, či je požadovaná stanica naladená presne . Netlačte na nástroj viac než je potrebné pre zapojenie nastavovacej skrutky. Keď je naladená stanica, nástroj vytiahnúť.


V čele tohto nástroja je zapustený koniec, na odskrutkovanie mosadzného krytu staníc, ak je treba zmeniť meno stanice.

Zmeniť vlnový rozsah pre niektorý z troch ľavých tlačítiek urobíte tým istým nástrojom, ale tentoraz tlačítko nesmie byť stlačené. Ak je, tak ho zrušte stlačením ľubovoľného iného tlačítka. Potom vložte nástroj do otvoru ako predtým. Ak chcete zmeniť tlačítko od DV do SV, potom nástroj točte proti smeru hodinových ručičiek (odskrutkovať) asi päť plných otáčok. Ak chcete zmeniť od SV do DV, vložte nástroj, zatlačte ho dopredu a otočte ho v smere hodinových ručičiek, kým nie je na doraz.

Poznámka 1: Pre manuálne ladenie, stlačte jeden z posledných troch tlačidiel (prvý: dlhé vlny (LW), druhý: stredné vlny (MW), tretie: krátke vlny (SW),
potom zatlačte ladiaci gombík, kým nezapadne, a pre zmenu stanice, otočte gombíkom ladenia.
Následná aktivácia jednej z prvých šiestich predvolieb spôsobuje uvoľňovanie manuálne ladeného gombíka.

Poznámka 2: "Nastavovací nástroj", v prípade straty, môže byť nahradený skrutkovačom.
